迷你稜鏡標桿 三腳夾

迷你稜鏡標桿 三腳夾 使用說明書

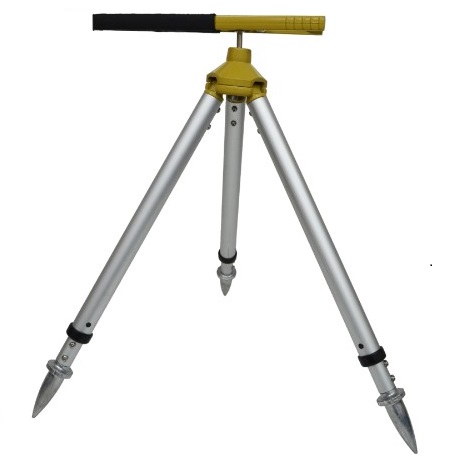

一、 產品構造與功能

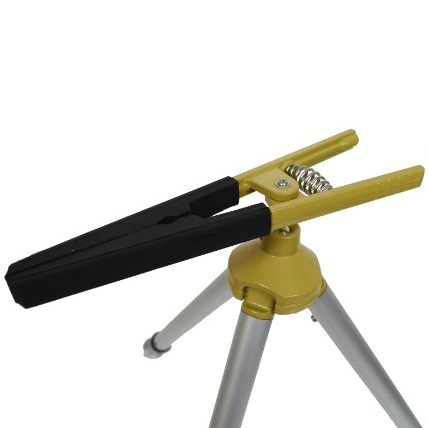

• 強力夾具（標桿夾）： 位於頂端，可穩固夾持不同直徑的迷你稜鏡桿。
• 伸縮式支腳： 為三腳設計，可調整長度以適應不平整的地面。
• 球頭/萬向節： 夾具與支腳連接處通常具備一定的活動度，方便進行垂直校正。
• 尖足底端： 方便刺入草地或土質地面，增加抓地力。

二、 操作步驟

1. 安裝標桿

• 將迷你稜鏡鎖在稜鏡桿頂端。
• 鬆開三腳夾頂部的夾具，將稜鏡桿放入夾槽中，並在適當高度鎖緊。

2. 展開與架設

• 撥開支腳的鎖扣，將三支腳均勻張開。
• 將稜鏡桿底部尖端對準地面基準點（如土地界標 或測針）。

3. 垂直整平（關鍵步驟）

• 觀察稜鏡桿上內建的「圓型氣泡管」。
• 調整方法： 透過伸縮三隻支腳的長度，或是微調支腳張開的角度，直到水準氣泡完全居中。
• 穩定檢查： 輕輕按壓腳架，確保支腳已扎實固定，不會因強風或地面震動而偏移。

三、 實務應用配件建議

四、 維護與注意事項

1. 防止過緊： 夾持稜鏡桿時，只需鎖至標桿不會滑動即可，過度用力可能導致碳纖維或鋁製標桿變形。
2. 活動關節清潔： 伸縮節與萬向球頭若沾染泥沙，會導致調整不順。使用後請以乾布擦拭，並定期噴灑少量乾性潤滑劑。
3. 單人作業優勢： 使用三腳夾後，觀測員可放開雙手去操作全測站儀，而不需助手持尺，大幅節省人力。

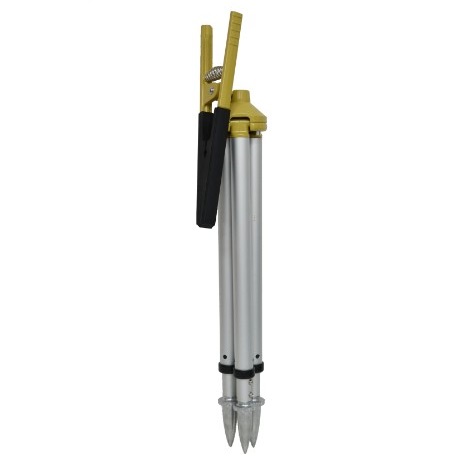

4. 收納須知： 收合時請確認支腳已完全縮回並鎖緊，避免支腳外露在攜帶過程中折斷。
