標桿 雙叉支架

標杆雙叉支架（雙腳架）使用說明書

一、 產品構造

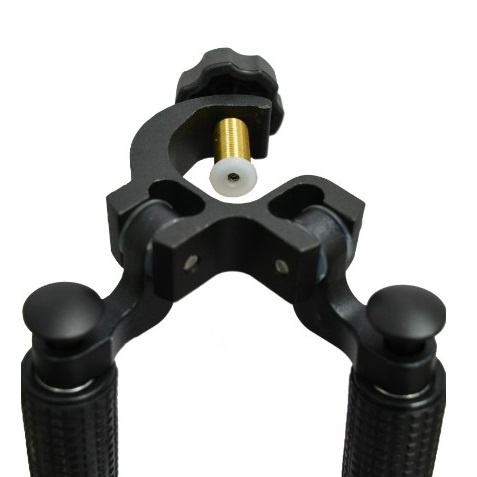

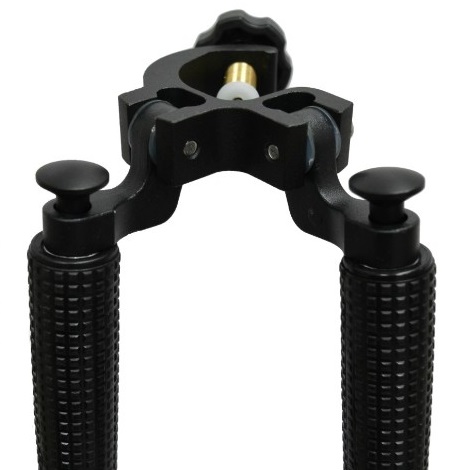

• 萬向夾頭（Universal Head）： 位於頂部，採用側開式或頂開式設計，能夾持不同直徑的標桿（通常適用 2.5cm 至 3.8cm 的標桿）。

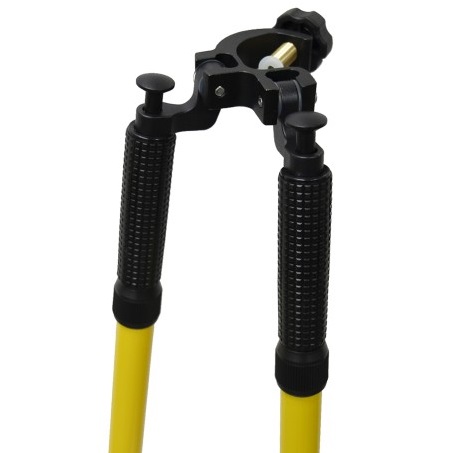

• 按鈕式伸縮機構（Thumb-Release）： 雙叉支架的核心特點。按下按鈕即可快速拉伸支腳，放開即刻鎖定。

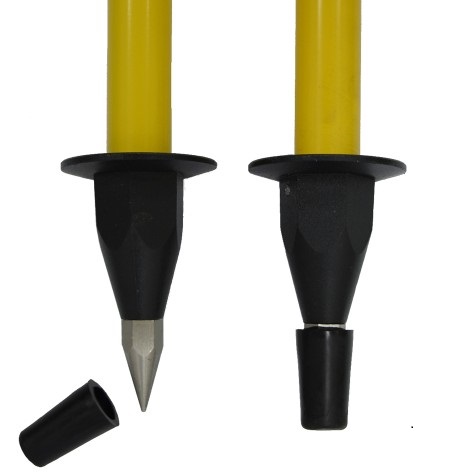

• 鋁合金支腳： 輕量且耐用，支腳底部配有強化尖足。
• 收納袋： 搬運時用來防止支腳晃動。

二、 操作步驟

1. 安裝與夾持

• 將稜鏡或 GPS 天線鎖在標桿頂端。
• 開啟雙叉支架頂部的夾具，將標桿放入後扣緊。
• 高度建議： 夾持位置通常位於標桿的中段（觀測者胸部高度），這樣調整重心最為穩定。

2. 架設與展開

• 將標桿尖端對準地面基準點（如土地界標）。
• 雙手同時按住兩根支腳頂部的黑色按鈕，兩根支腳會因重力自然下垂展開。

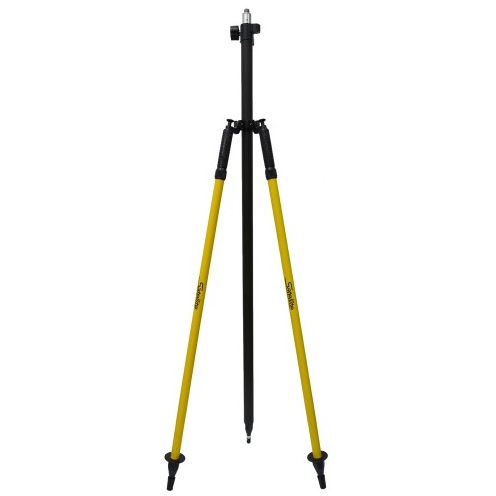

• 將支腳呈「八字型」張開，使標桿、支腳與地面形成一個穩定的三角形結構。

3. 垂直校正（重點）

• 初步校正： 觀察標桿上的「圓型氣泡管」。
• 微調： 按住其中一根支腳的按鈕，輕微移動標桿位置。
• 鎖定： 當標桿的水準氣泡完全居中後，放開按鈕，支腳會自動鎖定高度，此時標桿已處於絕對垂直狀態。

三、 實務應用配件建議

四、 維護與安全注意事項

1. 按鈕保養： 按鈕式伸縮機構最怕進入沙塵。若在泥濘地使用後，應將支腳完全拉出，用乾布擦拭乾淨。切勿油潤滑，因為油脂會吸附更多砂石導致內部彈簧磨損。
2. 避免側向受力： 雙叉支架雖然能支撐垂直重量，但若在強風環境下，請務必將支腳尖端踩入土中，避免標桿被吹倒導致昂貴的稜鏡受損。
3. 單人作業優勢： 配合雙叉支架，測量員可以將標桿架設好後，回到全測站儀旁獨自進行觀測，不再需要助手全程手扶。
4. 搬運規範： 行動時，請先將兩支腳收回並用束帶綁好，不要拖著展開的支腳在工區行走。
