箱尺 5米5

鋁合金伸縮箱尺 使用說明書

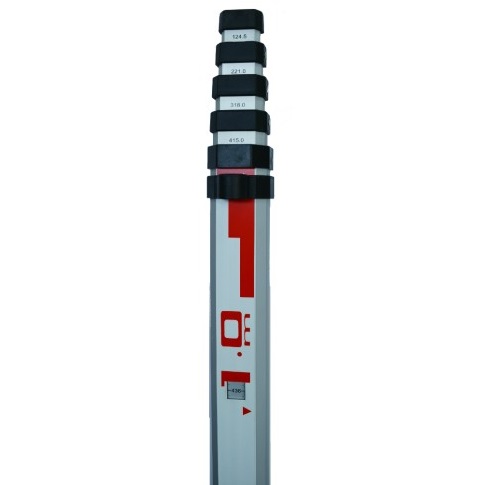

一、 產品構造與特點

• 伸縮設計： 採用多節嵌套式設計，方便攜帶。

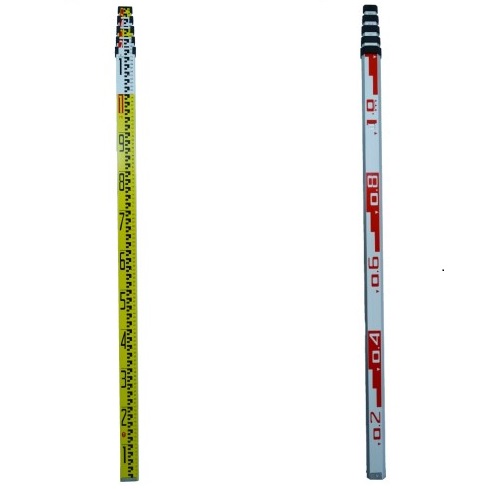

• 正反面刻度：
  • 正面： 通常為「E 字刻度」或「公釐刻度」，用於水平儀觀測。
  • 背面： 通常為一般捲尺刻度，可用於直接測量高度（如天花板高度）。

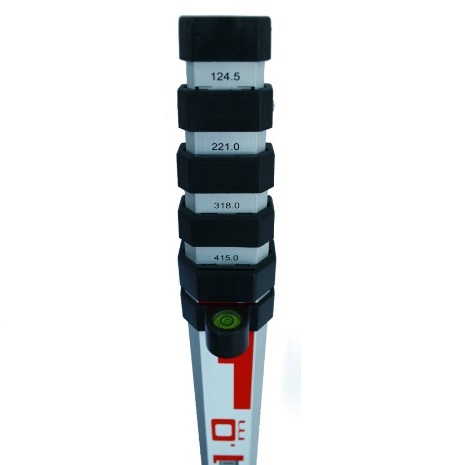

• 彈簧鎖扣： 每一節拉出後，自動彈出的方形按鈕，確保每節長度固定。
• 圓形水準器： 附著於尺身或由持尺者手持，確保箱尺保持垂直。

二、 操作步驟

1. 抽拉與鎖定 (Extension)

• 順序： 從最細的第一節（頂端）開始向上拉，直到**彈簧鎖扣（按鈕）**確實彈出並發出「喀」的一聲。
• 檢查： 若按鈕沒彈出，尺節會滑落，導致測量數據產生數十公分的巨大誤差。

2. 持尺與立點 (Positioning)

• 底部清潔： 測量前清除尺底的泥土，否則會影響高程精度。
• 點位擺放： 將尺底放在觀測點中心（如土地界標的中心點或測針旁）。
• 保持垂直： 持尺者應觀察圓形氣泡管，確保氣泡居中。若無水準器，可輕微前後晃動箱尺（搖尺法），由儀器觀測員讀取最低數值。

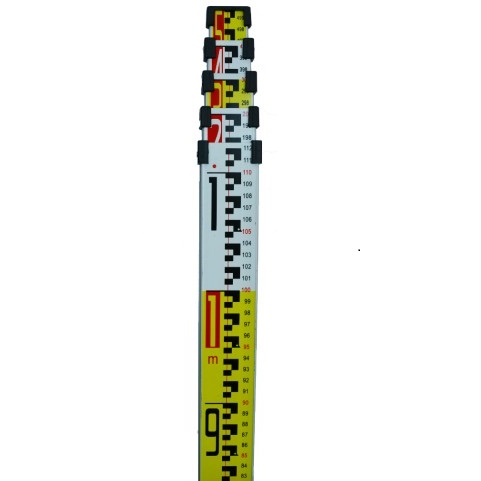

3. 讀數方法 (Reading)

• 大數字： 代表分米（dm，每 10 公分）。
• 小刻度： 每個 E 字的一橫代表 1 公分。
• 估讀： 觀測員需目測十字絲落在公分刻度內的哪個位置，估讀出公釐（mm）數。

三、 讀數範例圖解

四、 安全與維護注意事項

1. ⚡ 電擊風險： 鋁合金箱尺極易導電！嚴禁在高壓電線、電桿或變電箱附近使用，以免發生觸電危險。
2. 防止夾手： 收合箱尺時，手指應避開接口處，按壓鎖扣後緩慢滑下。
3. 尺底防磨損： 尺底是測量的零點基準，請勿將箱尺當作拐杖撐地或劇烈撞擊硬物。
4. 清潔乾燥： 施工後若尺身沾有泥沙或雨水，請擦拭乾淨後再收合，避免內管刮傷或按鈕卡死。
