FUKUDA 雷射墨線儀

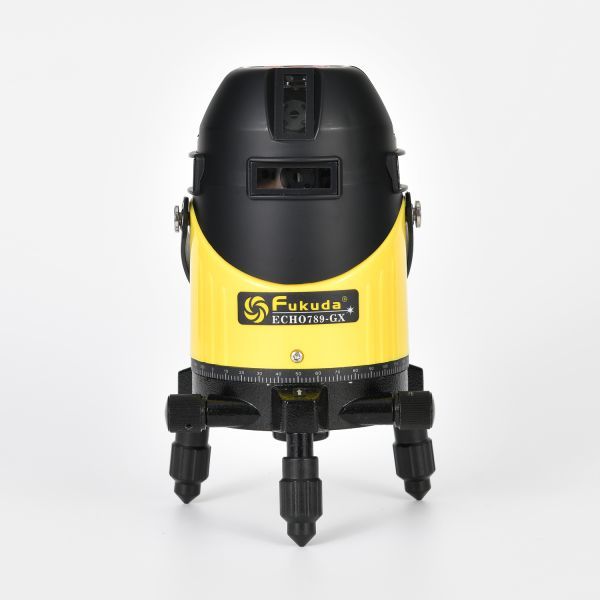

ECHO-789GX 雷射墨線儀 使用說明書

一、 產品主要特徵

• 高亮度綠光： 在明亮的室內環境中仍清晰可見。
• 全自動安平： 具備磁力阻尼安平系統，傾斜範圍內自動校正。
• 多線模式： 通常配備 4 條垂直線、4條水平線及 1 個地面鉛垂點。

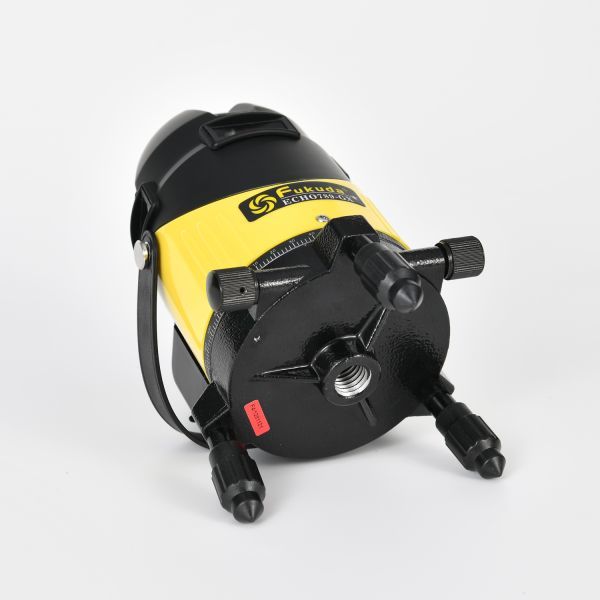

• 360 度微調基座： 底座附有微動螺旋，方便精確對準目標墨線。

二、 操作步驟

1. 儀器架設

• 將 ECHO-789GX 放置於平整地面或安裝在 1.5m 升降三腳架 上。
• 若地面不平，可先觀察基座上的「圓型氣泡管」，手動調整腳架長度使氣泡進入紅圈。

2. 開機與安平

• 開啟電源： 旋轉側邊開關（通常兼具鎖定保護功能）。
• 自動安平： 儀器會發出嗶聲或閃爍，代表正在自動校正。當光束停止閃爍，即代表已達到水平。
  • 註：若嗶聲持續不斷，代表傾斜度超過 ±3°，請調整底座高度。

3. 模式切換 (控制面板)

• H 鍵 (Horizontal)： 控制水平線的開啟或關閉。
• V 鍵 (Vertical)： 切換垂直線。按一次開啟 2 條，再按一次開啟 4 條（形成十字交點）。
• Outdoor 鍵 (或長按)： 開啟「脈衝模式」，配合雷射接收器可在室外長距離使用。

4. 精密對心與指向

• 開啟下對點雷射（鉛垂點）。
• 轉動基座側邊的微調螺旋，讓垂直墨線緩慢位移，精確重合在牆面的基準點或雷射對心標靶上。

三、 電源管理

• 鋰電池使用： 將充滿電的鋰電池插入後方槽位。
• 直流供電： 支援直接插上變壓器使用，適合長時間室內施工。
• 低電量警告： 若雷射光束亮度明顯變暗或持續閃爍，請立即充電。

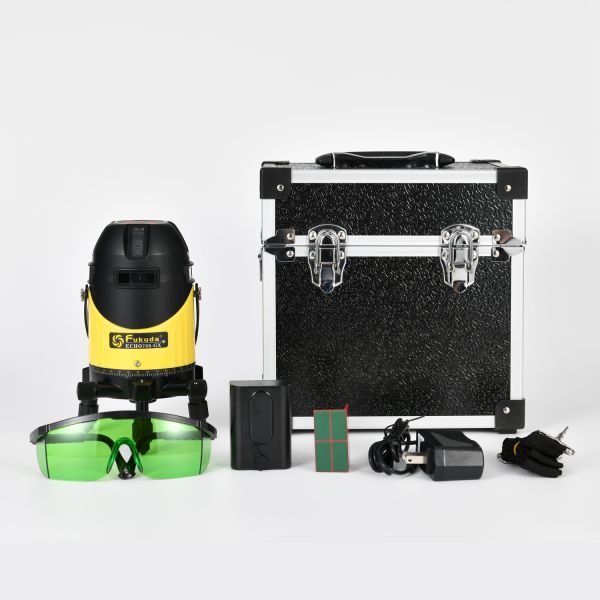

四、 搭配工具建議

五、 注意事項

1. 避免直視： 綠光雷射能量較強，嚴禁眼睛直視雷射孔。
2. 環境限制： 雖然 GX 系列亮度高，但在烈日直射的戶外仍建議搭配接收器使用。
3. 精度檢查： 建議每六個月進行一次「精度校正」，確保水平與垂直精度未因碰撞偏移。
