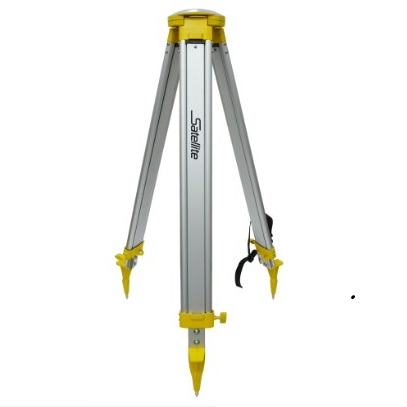

鋁製三腳架

AT-20D 專業鋁製三腳架 使用說明

一、 產品構造

• 腳架頭部 (Head)： 採球頭設計，具備 5/8" 固定螺絲。
• 快鎖扳手 (Quick-Clamps)： 位於支腳連接處，用於快速釋放或鎖定腳管。
• 伸縮支腳 (Extending Legs)： 兩節式設計，可依地形調整高度。
• 踏腳板與尖足 (Spikes)： 位於腳架底部，用於將腳架踩入土中固定。
• 肩帶： 方便野外搬運攜帶。

二、 操作步驟

1. 展開與高度調整

• 解開捆綁支腳的尼龍帶。
• 鬆開三個支腳的快鎖扳手。
• 將腳架抬升至適當高度（通常建議與觀測者的下顎齊平），然後壓下扳手鎖定。
• 將三支腳均勻張開，確保腳架頭部大致呈現水平狀態。

2. 安裝儀器

• 將儀器（如水準儀）輕放在腳架頭部平台上。
• 從腳架下方轉動中心連接螺絲，旋入儀器底座的螺孔中。
• 注意： 此時先不要完全鎖死，留一點空間以便後續配合「求心」動作進行平移。

3. 實地固定與粗平

• 踩踏固定： 在土質或草地上，利用體重將踏腳板往下踩，使尖足深埋入土中。
• 粗略整平： 觀察儀器上的圓型水準器，透過調整其中兩支腳的長度（鬆開扳手縮短或伸長），讓氣泡進入中心。

4. 鎖緊與最終檢查

• 確認氣泡居中後，將支腳扳手完全壓緊。
• 旋緊中心連接螺絲，確保儀器不會晃動。

三、 維護與安全注意事項

1. 防止夾傷： 操作快鎖扳手時，請注意手指位置，避免被伸縮管夾傷。
2. 光滑地面保護： 在室內磁磚或石材地面使用時，請加裝橡膠防滑墊，或確保尖足不會刮傷地面。
3. 清潔保養：
   • 在泥濘地使用後，收合前應先擦拭支腳上的泥土，避免細砂磨損滑軌。
   • 若扳手變鬆，可使用板手微調側邊螺絲以維持鎖緊力。
4. 環境安全： 嚴禁將腳架架設在不穩固的斜坡、鬆散的堆石或有地基下陷風險的位置。
