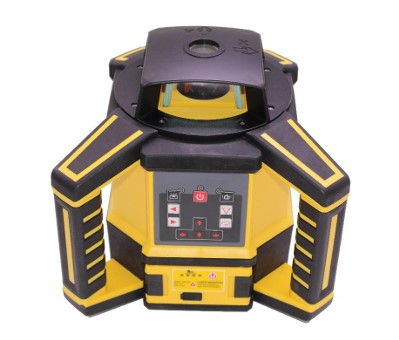

AXIS綠光旋轉雷射儀

AXIS 旋轉雷射儀 使用說明書

一、 產品基本功能

本儀器採用 515nm 半導體雷射，具備良好的光束可見度 。透過雷射頭旋轉，可產生不同的基準面 ：

• 豎直放置： 自動產生一個 水平掃描面 與一根 鉛垂線 。
• 臥置（側放）： 自動產生一個 鉛垂掃描面 與一根 水平線 。

二、 架設與準備

1. 安裝電池： 儀器可使用充電鋰電池或 4 節 3 號（AA）乾電池 。將電池盒推入儀器底部的電池倉即可 。
2. 安置儀器： 將儀器架設於腳架或穩固平面上 。
   • 安平範圍： 確保儀器擺放的傾斜度在 ±6° 以內，否則無法自動安平 。
3. 開啟電源： 按下「開/關鍵」。雷射光束會開始閃爍進行自動安平，待閃爍停止後，雷射頭會以 600 r.p.m 的速度開始旋轉 。

三、 面板操作與功能說明

1. 旋轉速度調整

• 按下「掃描快速鍵」可切換 5 檔轉速：0（停止）→ 60 → 120 → 300 → 600 r.p.m 。
• 在停止狀態（0 r.p.m）下，可使用「左旋」或「右旋」鍵進行點動調整 。

2. 定向掃描（區段掃描）

若不需要 360 度旋轉，可使用定向掃描功能：

• 先將轉速調至 0 r.p.m 。
• 按下「定向掃描鍵」，切換掃描寬度：10° → 45° → 90° → 180° 。
• 利用「左旋/右旋」鍵來改變掃描區段的方向 。

3. 坡度設置（手動模式）

當需要投射斜線（如樓梯施工）時：

• 按下「手動/自動模式鍵」，使指示燈亮起，進入手動模式 。
• X 軸坡度： 使用 X 方向調整鍵讓雷射光束向左或向右移動 。
• Y 軸坡度： 使用 Y 方向調整鍵讓雷射光束向上或向下移動 。

4. 防震動模式 (Tilt)

• 按下「防震動模式鍵」可防止儀器在作業中受震動產生位移誤差 。
• 若燈號快閃，代表儀器受到震動已處於不安平狀態，需重新檢查 。

四、 電源與充電建議

• 低電量警示： 當開機指示燈閃爍時，代表電壓不足，需更換乾電池或充電 。
• 充電時間： 鋰電池完全充電約需 6 小時 。
• 邊充邊用： 本儀器支援邊充電邊進行測量作業 。
• 長期存放： 若長時間不使用，務必將電池盒取出以防漏液 。

五、 異常狀態排除

• 光束與指示燈同時閃爍： 代表儀器傾斜度超過 ±6°，請調整腳架位置使儀器接近水平後再重新開機 。
• 遙控失效： 本儀器使用 2.4G 無線遙控，有效距離約 100 公尺，操作時請確認遙控器指示燈有閃爍 。
