Satellite 高精度大稜鏡組

Satellite 高精度大稜鏡組 D12O-250 產品說明書

一、 產品核心構造

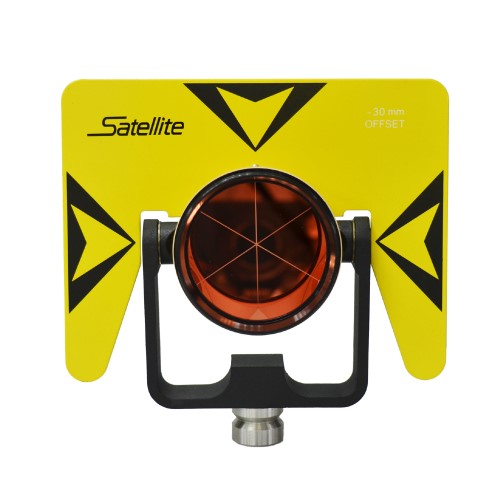

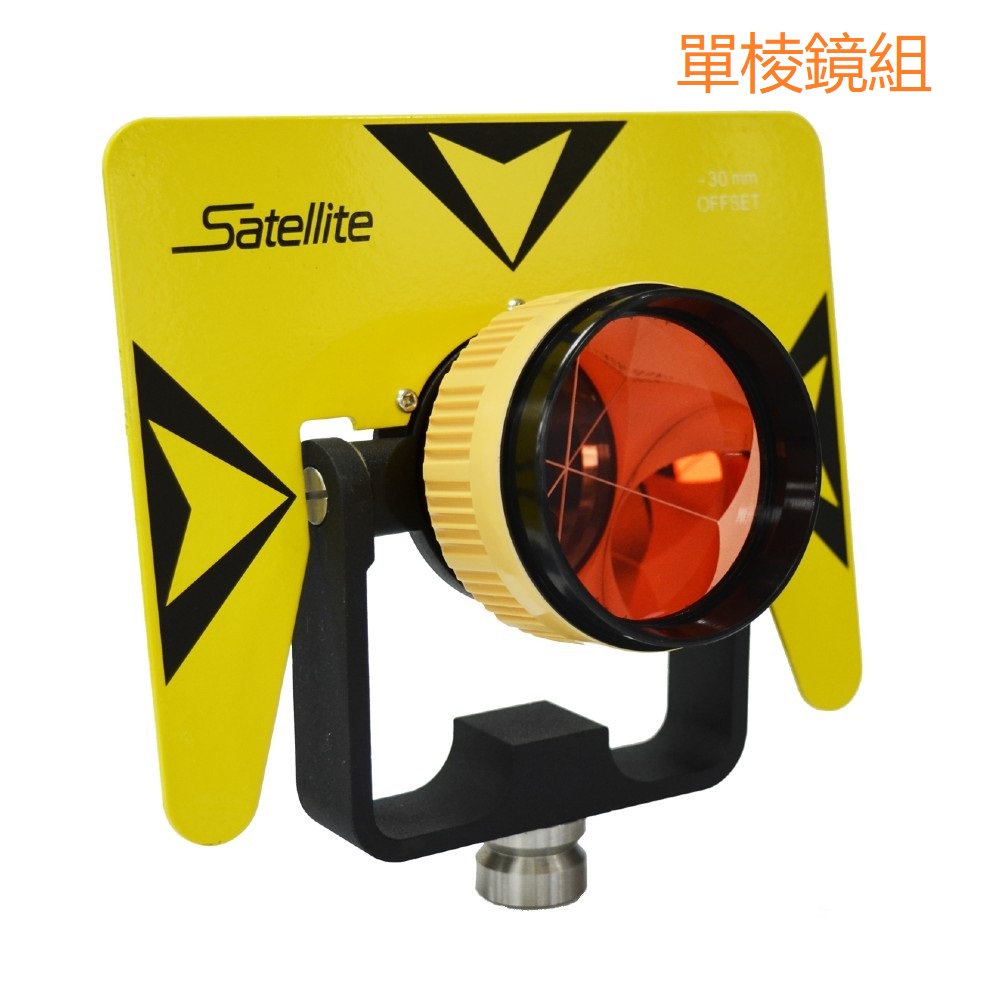

• 高精度玻璃稜鏡： 採用直徑 64mm 的高品質光學玻璃，表面經過精密鍍膜，確保雷射訊號反射強度高，減少遠距離測量的數據誤差。
• 反射標靶（Target Plate）： 採用高對比度顏色（黃黑配色），方便觀測員在遠距離或視線不佳的情況下迅速捕捉目標中心。

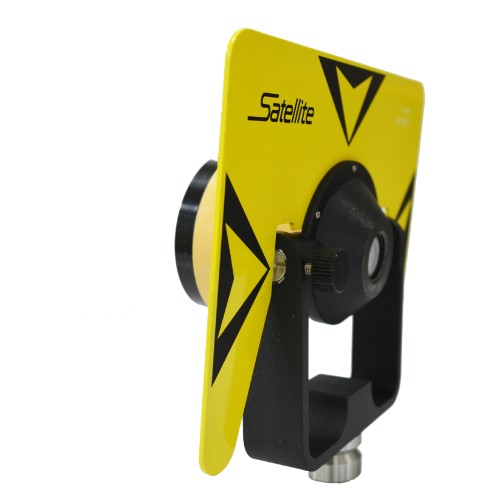

• 翻轉支架（Tilt Holder）： 全金屬鋁合金材質，具備垂直翻轉功能，可依據觀測站的高度調整稜鏡俯仰角度。
• 標準接頭： 底座採用標準 5/8" x 11 螺紋，可直接安裝於各種稜鏡桿（Prism Pole）或光學求心基座上。

二、 關鍵技術參數

1. 稜鏡常數（Prism Constant/Offset）：

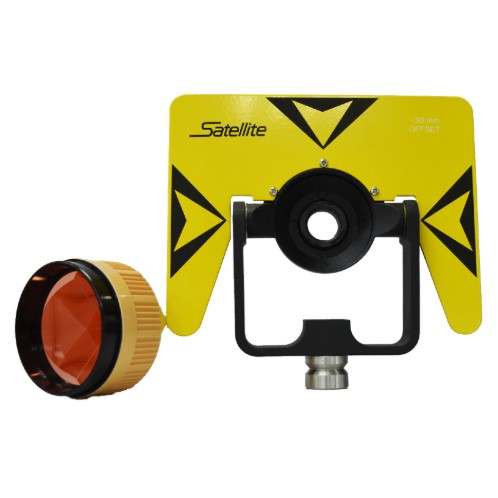

   • 本組件通常支援 -30mm 或 0mm 兩種常數切換（通過切換組裝方式）。
   • 注意： 在全測站儀設定時，務必確認稜鏡安裝位置與儀器設定的常數一致，否則會產生 3 公分的系統性距離誤差。
2. 指向精度： 具備微調鎖定旋鈕，確保傾斜角度固定後不會因震動而位移。
3. 有效射程： 配合標準全測站儀，單稜鏡測程通常可達 2,500 米至 3,500 米。

三、 操作步驟

1. 組裝與架設

• 可將大稜鏡旋緊於 稜鏡桿 上。
• 若是在固定控制點觀測，建議搭配 光學求心基座 以確保水平位置精確對準地面界標。

2. 對準儀器

• 持尺者或觀測助手應將標靶面朝向全測站儀方向。
• 根據地形起伏，旋鬆支架側邊旋鈕，調整稜鏡垂直角度對準儀器視線，調整後旋緊固定。

3. 讀數觀測

• 全測站儀觀測員將十字絲對準標靶中心的幾何圓心或稜鏡頂點。
• 進行距離與角度測量。

四、 實務應用搭配建議

五、 注意事項與保養

1. 常數校核： 更換不同廠牌儀器時，請務必先在已知距離的基準線上檢查「儀器常數+稜鏡常數」是否正確。
2. 光學面清潔： 稜鏡玻璃表面若有指紋或灰塵，會影響反射信號穩定度。請使用專用拭鏡布擦拭，嚴禁用粗糙布料磨損鍍膜。
3. 防摔保護： 大稜鏡屬於精密光學儀器，嚴禁隨意拋擲。未使用時應放入原廠軟質防護袋內。
4. 防雨水： 若在雨中作業，完成後請將稜鏡取出晾乾，避免水氣滲入支架結構導致鏽蝕。
