FUKUDA 擺錘式雷射墨線儀

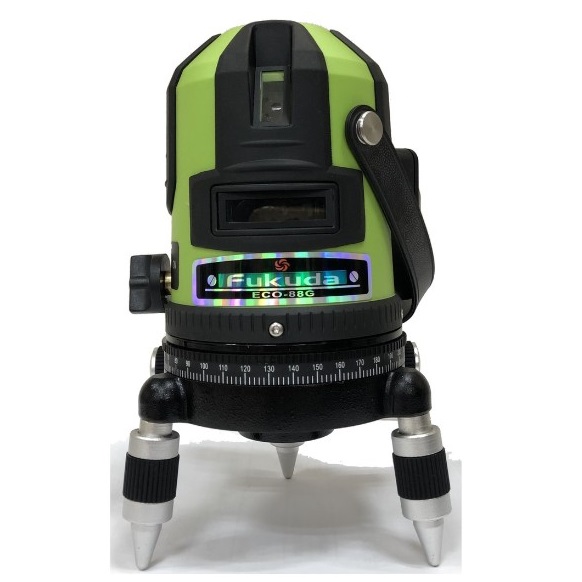

Fukuda ECO-88G 產品概覽

這是一款標準的 4V1H1D（四條垂直線、一條水平線、一個下對點）綠光儀器：

• 頂部按鍵：控制線條開關與戶外模式。
• 圓形底盤：帶有 360 度刻度盤與微調旋鈕。
• 擺錘系統：內部使用重力擺錘，提供自動校平功能。

1. 開機與水平設置

1. 架設：將儀器安放在平整地面或三角架（5/8" 螺口）上。
2. 解鎖開機：將機身側邊的圓形大旋鈕由 OFF 轉向 ON。
   • 注意：這個動作會同時釋放內部的「擺錘鎖」。如果你沒轉到底就開機，擺錘會被卡住，無法自動校平。
3. 自動校平：開機後若聽到「嗶嗶」聲或線條閃爍，表示傾斜超過了 ±3°。請調整腳架或底部的三個金屬腳墊，直到聲音停止。
4. 下對點：開機時，底部的**下對點（紅光或綠光）**會自動亮起，幫助你對準地面上的墨線中心。

2. 線條與功能操作

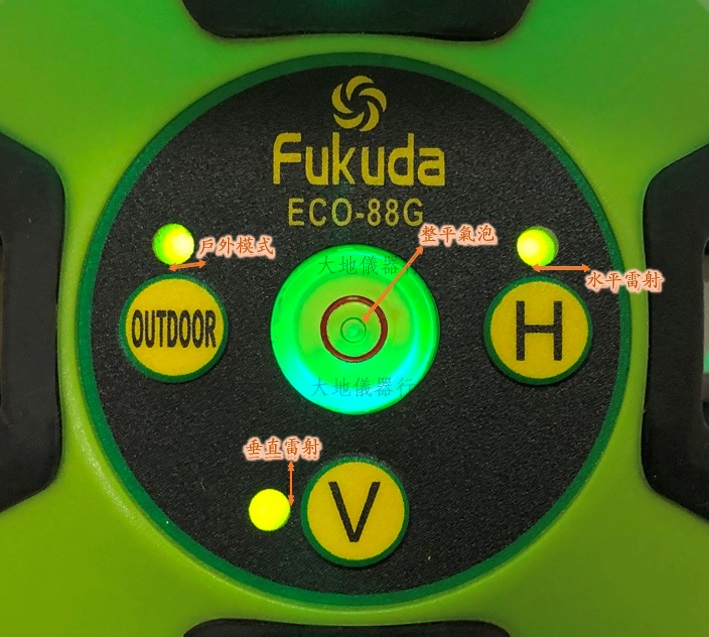

面板上通常有三個按鍵（或循環切換）：

• H (Horizontal)：控制水平線。按一下開啟正面 120 度左右的水平光。
• V (Vertical)：控制垂直線。
  • 按 1 下：開啟正面垂直線。
  • 按 2 下：開啟側面垂直線（形成天花板十字）。
  • 按 3 下：四條垂直線全開（形成全方位垂直區域）。
• OUT / 脈衝鍵：
  • 室內/室外切換：短按此鍵，線條會稍稍變暗，這代表進入了「脈衝模式」，此時才能配合雷射接收器在室外大太陽下施工。

3. 施工微調技巧

• 360度旋轉：你可以手動粗調轉動機身。
• 左右微調旋鈕：當垂直線接近目標墨線時，轉動機座兩側的細長旋鈕。這可以極細微地左右位移垂直線，是擺錘式儀器最迷人的地方，對準目標比 3D 機種更直覺。
