FUKUDA ECO-9G 雷射墨線儀 使用說明書

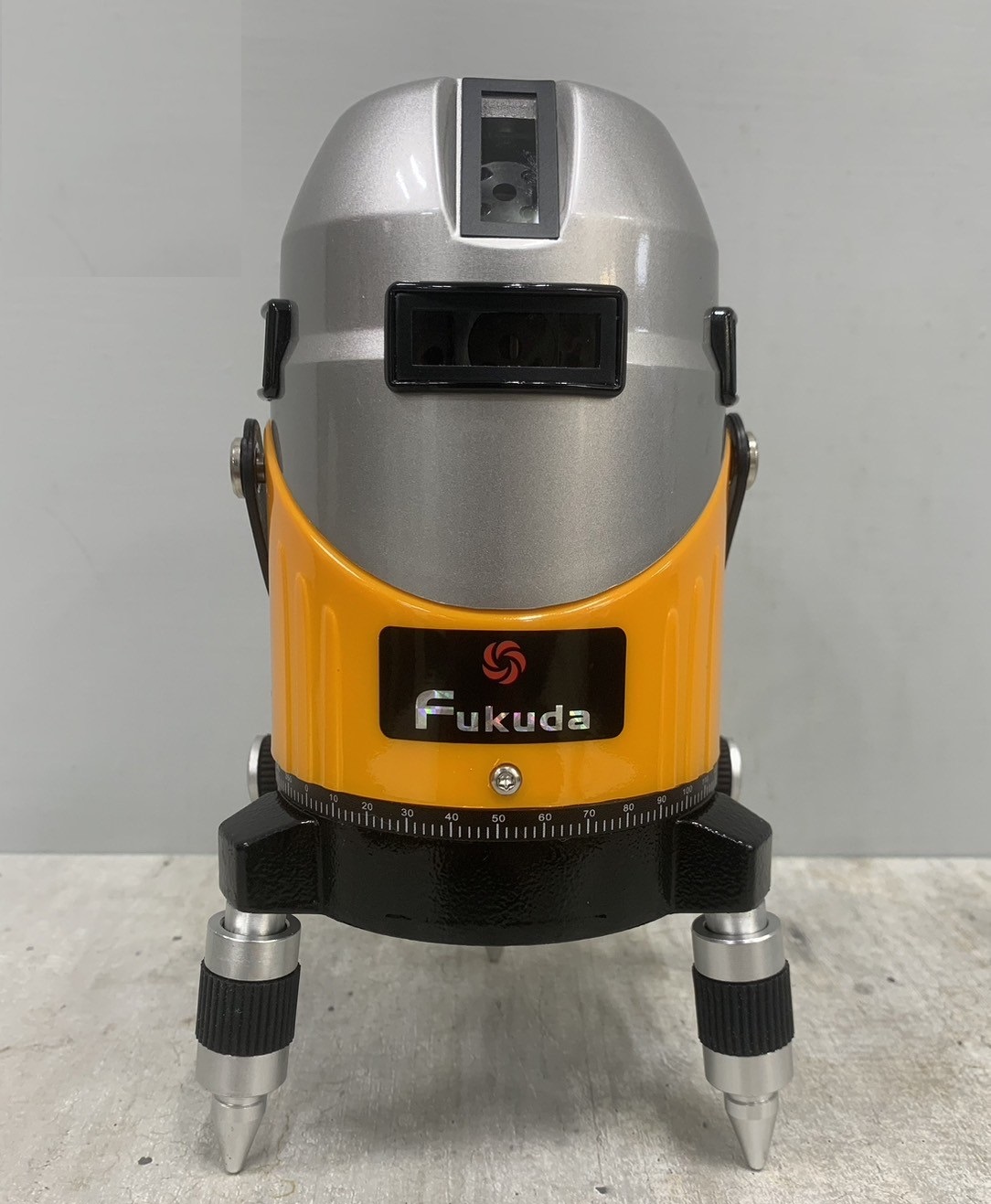

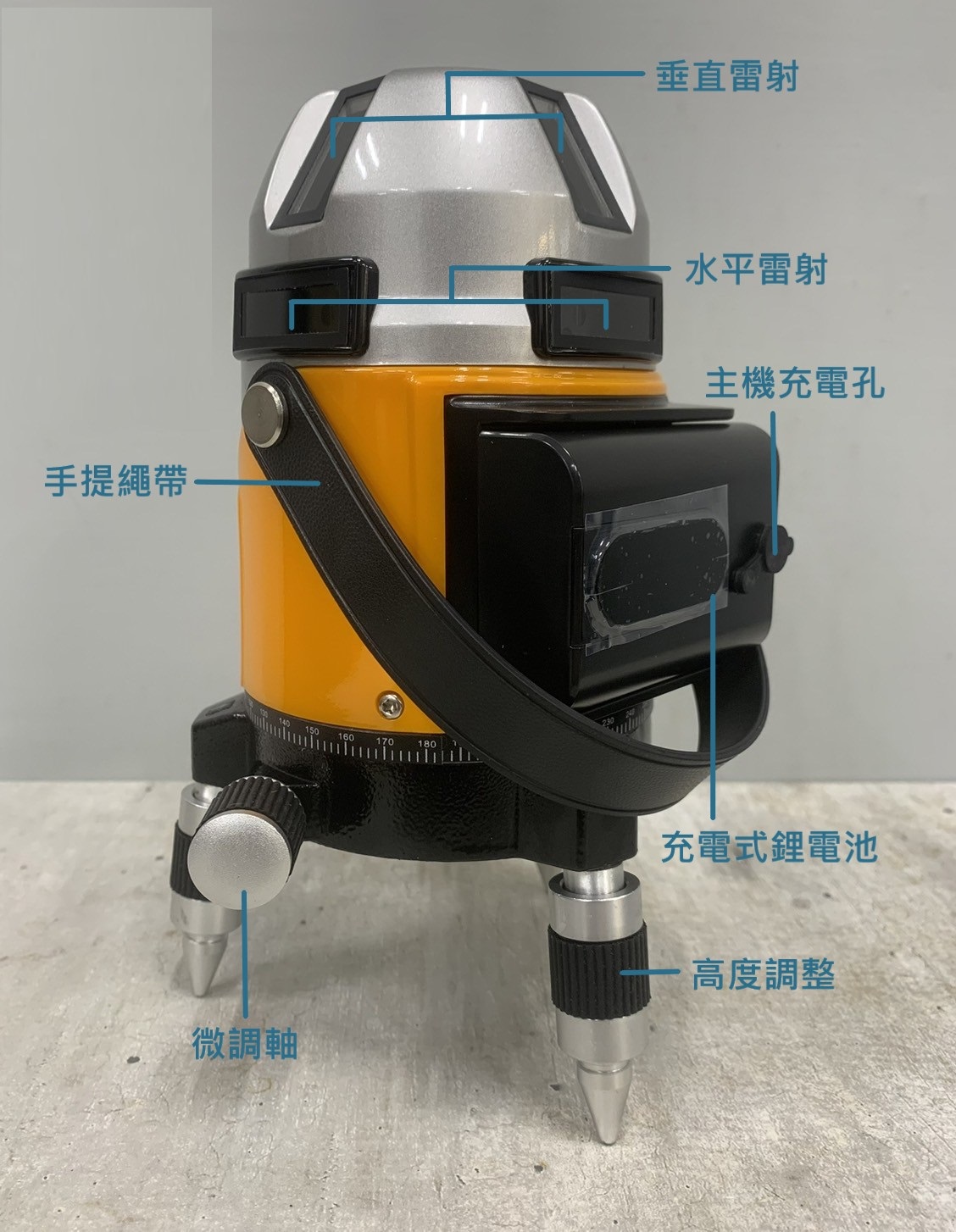

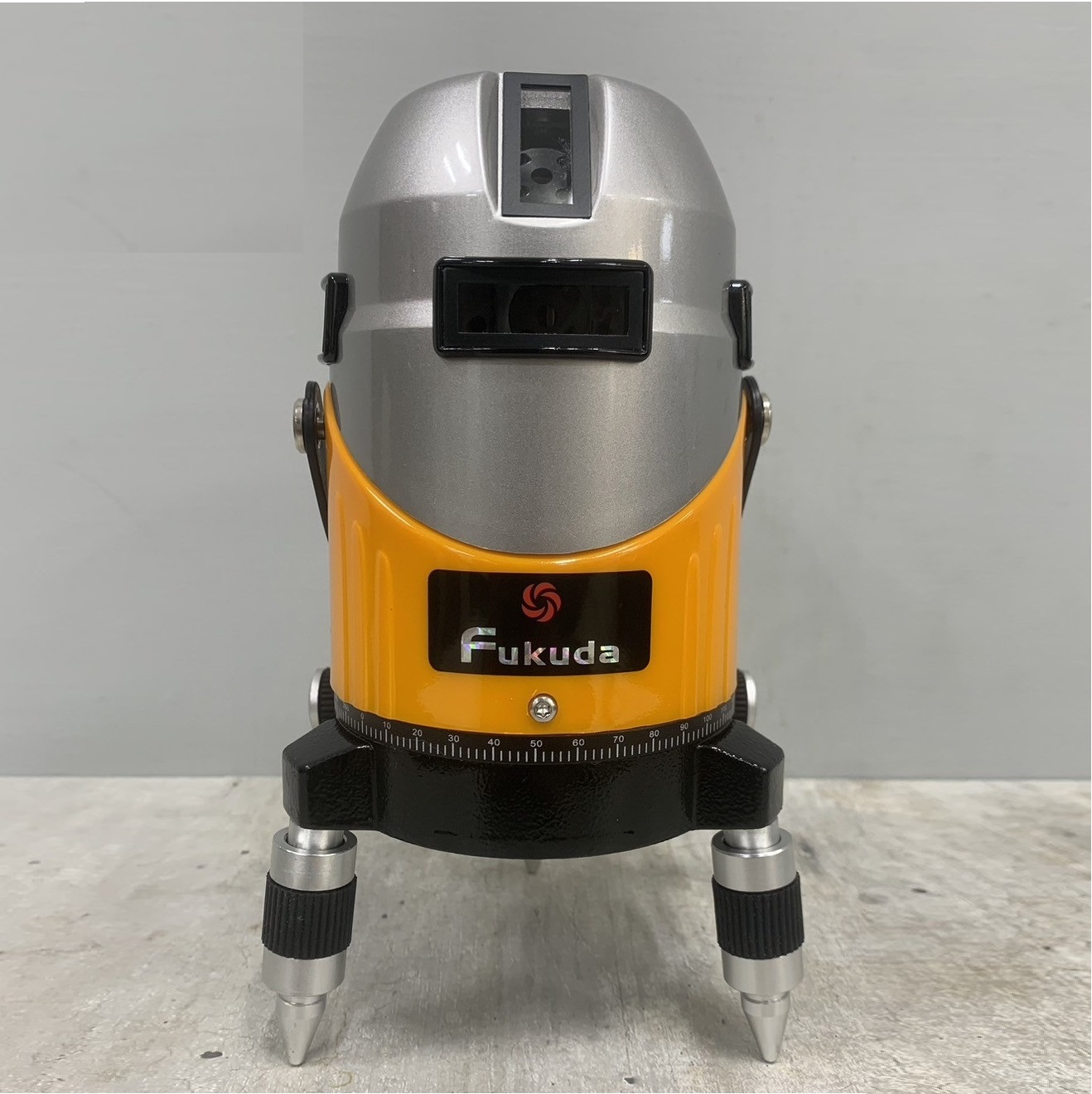

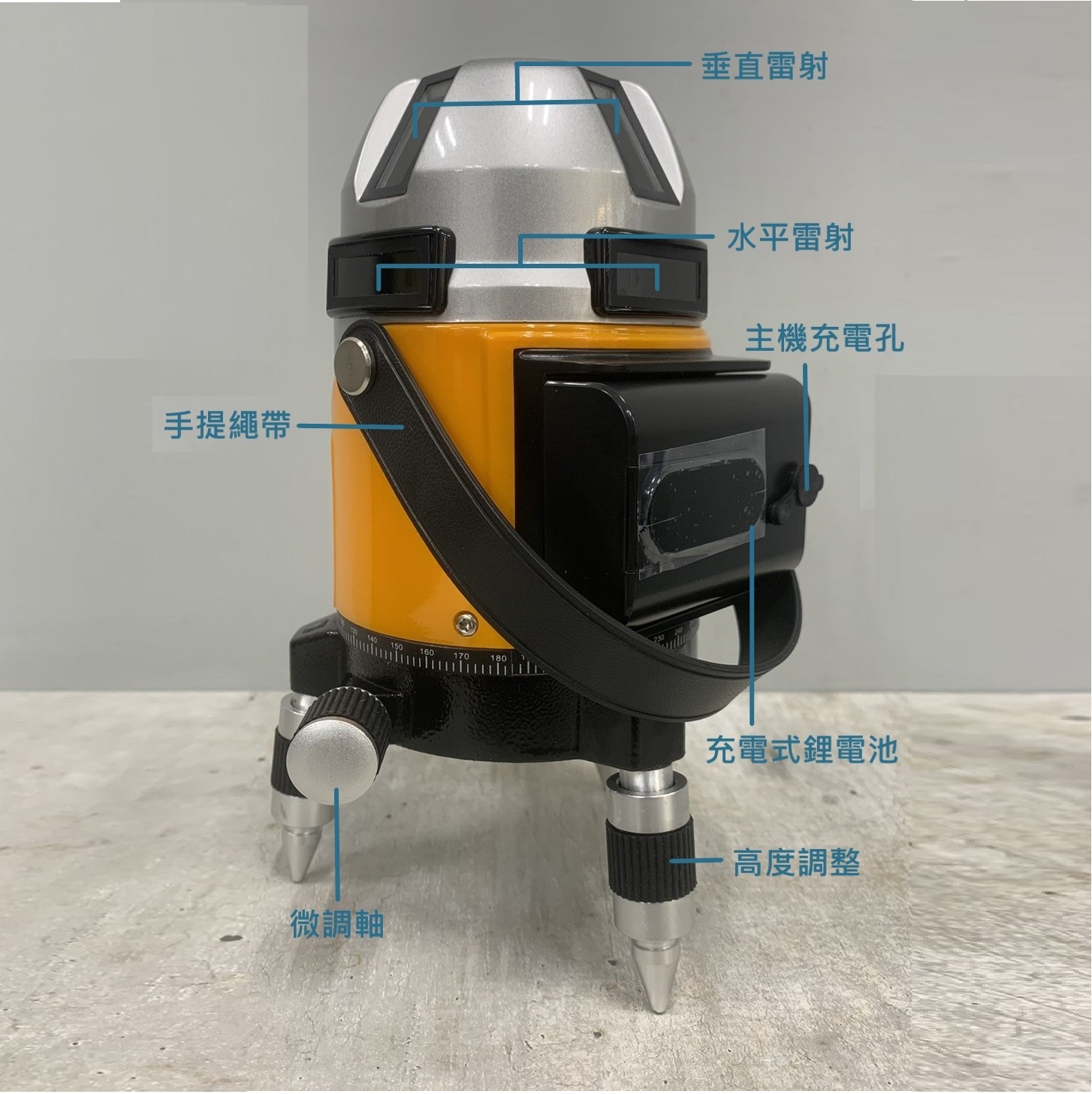

一、 產品主要構造

• 雷射發射窗： 斜頂部與側面設有窗格，發射 510nm 高亮度綠光。

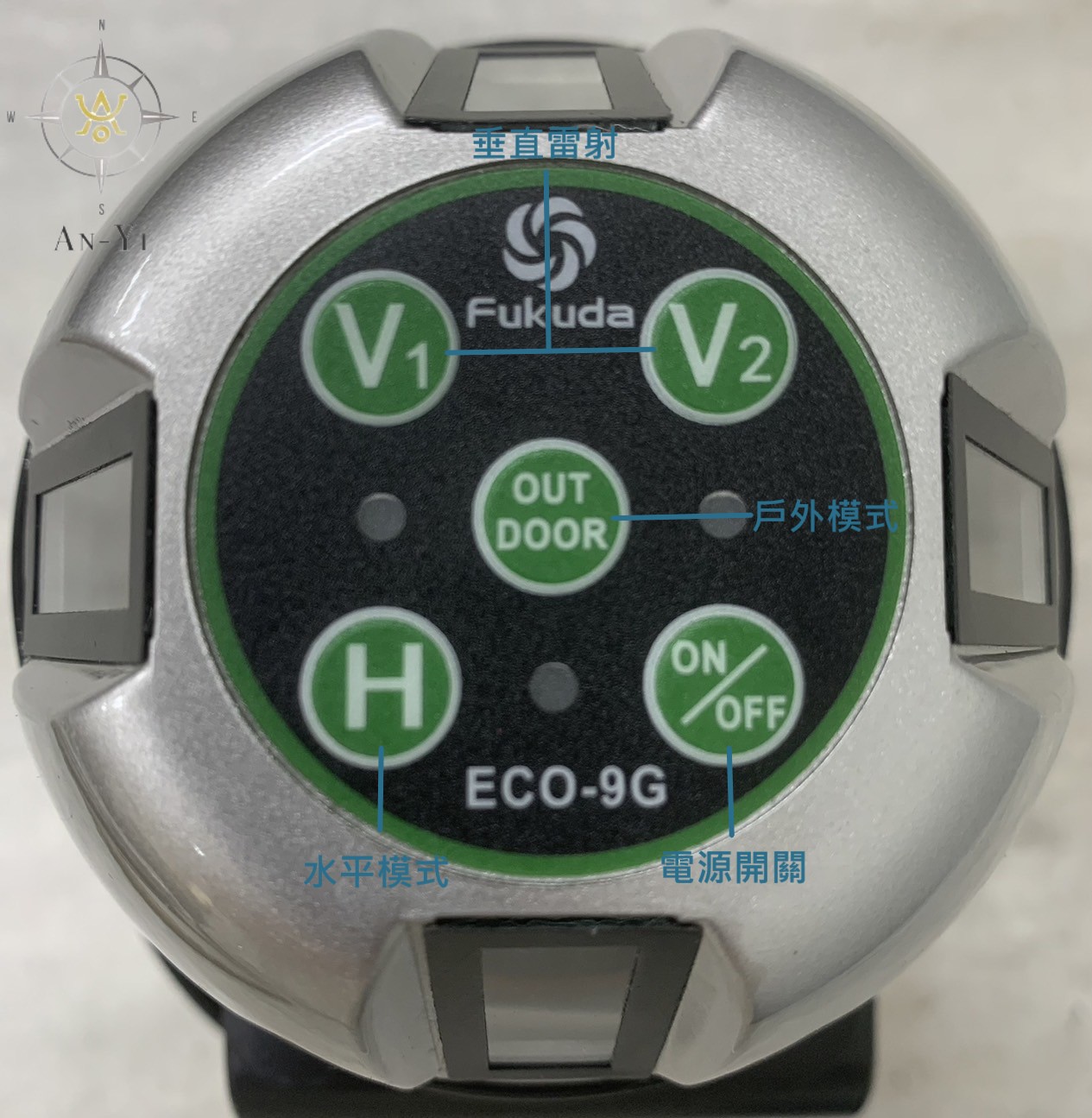

• 控制面板： 包含 H（水平）、V（垂直）、Outdoor（室外脈衝）按鍵。
• 微調底座： 附有 左右微動螺旋。
• 圓型水準器： 輔助初步手動調整。
• 電源供應： 支援大容量鋰電池。

二、 操作步驟

1. 安裝與初步調整

• 將儀器安裝在 1.5m 升降三腳架 或其他型號的升降腳架 上。
• 觀察基座上的圓型氣泡管，調整腳架使氣泡進入中心黑圈內。

2. 開機與自動安平

• 按下頂部電源開關轉至位置。
• 自動安平： 此時內部自動整平，指示燈會閃爍。當閃爍停止，代表儀器已完成自動安平（範圍通常在 ±3° 內）。
• 報警功能： 若儀器傾斜過大，雷射線會持續閃爍，此時請微調腳架高度。

3. 線條模式切換

• H 鍵 (Horizontal)： 按下可開啟/關閉 360 度水平雷射線。
• V 鍵 (Vertical)： 可切換開啟 2 條或 4 條垂直線（在天花板形成十字交點）。
• 下對點： 開機後，底部的紅色下對點會自動開啟，對準地面記號點或界標。

4. 室外/強光模式 (Pulse Mode)

• 在光線強烈或距離過遠看不到光束時，按下 「Outdoor」  鍵。
• 雷射線亮度會稍微減弱，此時需搭配 雷射接收器 使用，根據接收器的聲響判定中心位置。

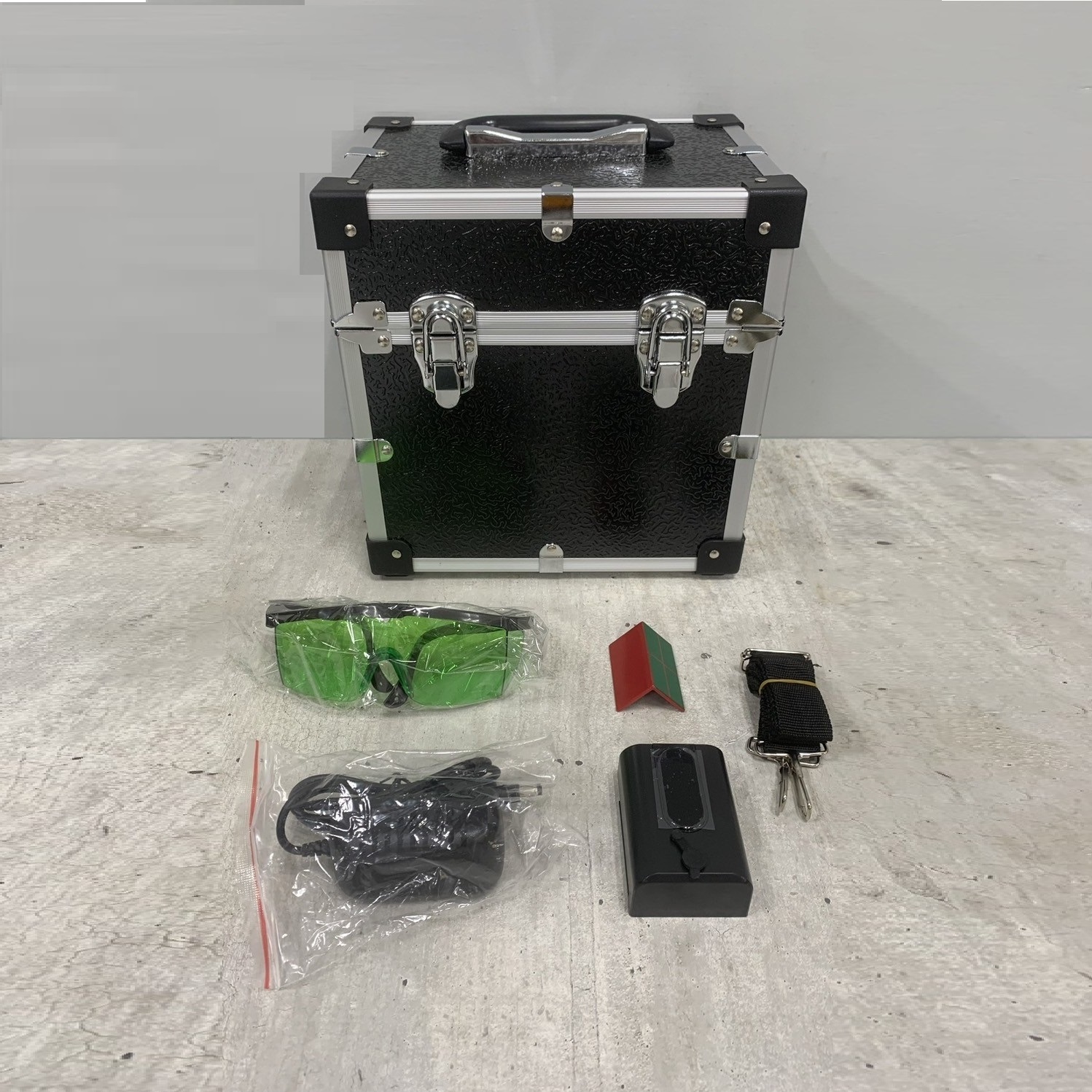

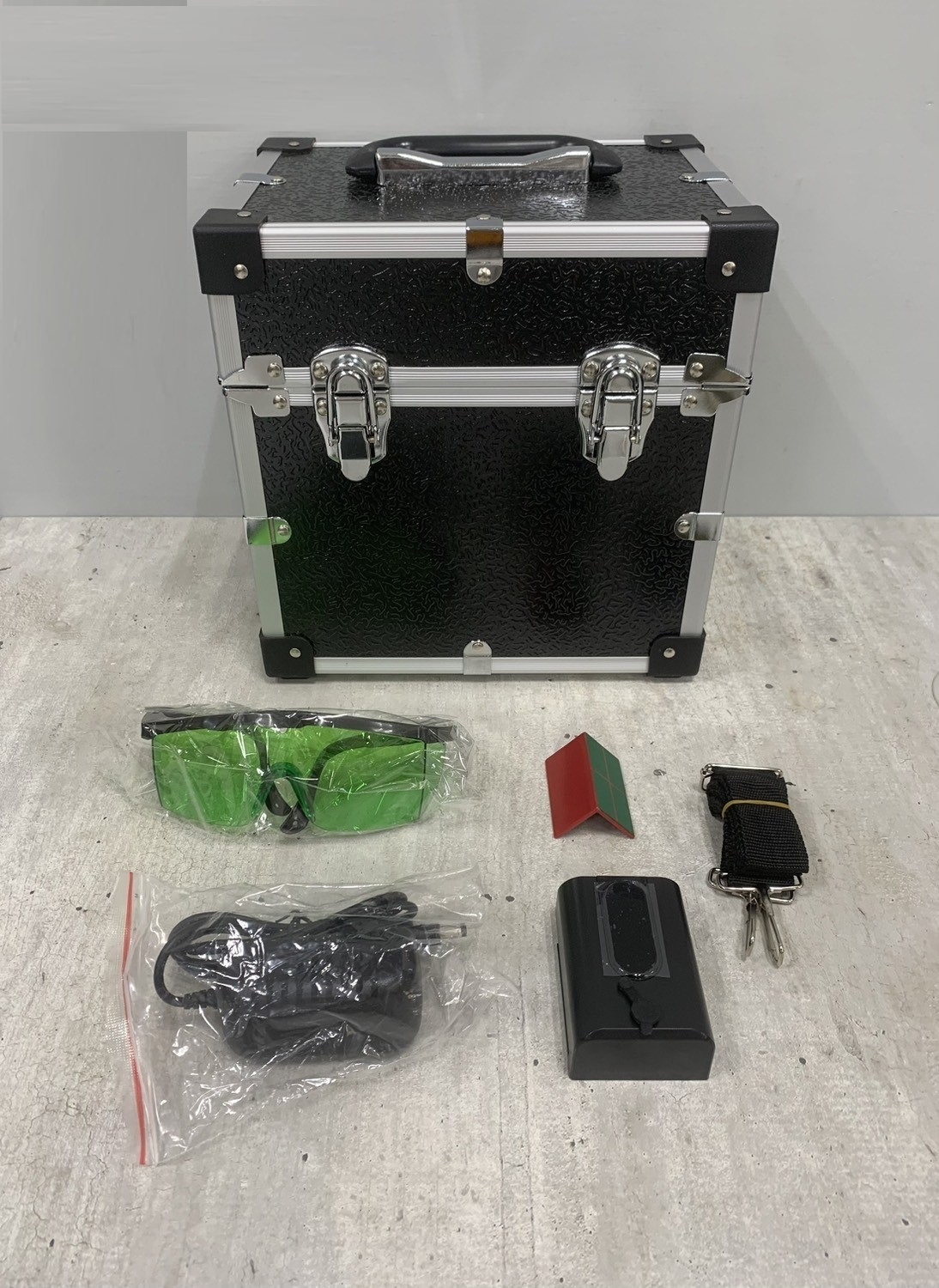

三、 實務應用配件建議

四、 安全與維護注意事項

1. 運輸注意事項（重要）： 每次使用完畢，請收回至專用收納箱，防止運送過程中的震動損壞精密元件。
2. 電池保養： 長時間不使用請將鋰電池取出；充電時請使用原廠專用充電器。
3. 防塵防水： ECO-9G 雖具備一定的防塵能力，但仍應避免在雨中或極度潮濕的粉塵環境下長時間曝露。
4. 視力保護： 綠光雷射能量較高，請勿直視發射孔，或使用反射物體近距離對準他人眼睛。
