FUKUDA 雷射墨線儀

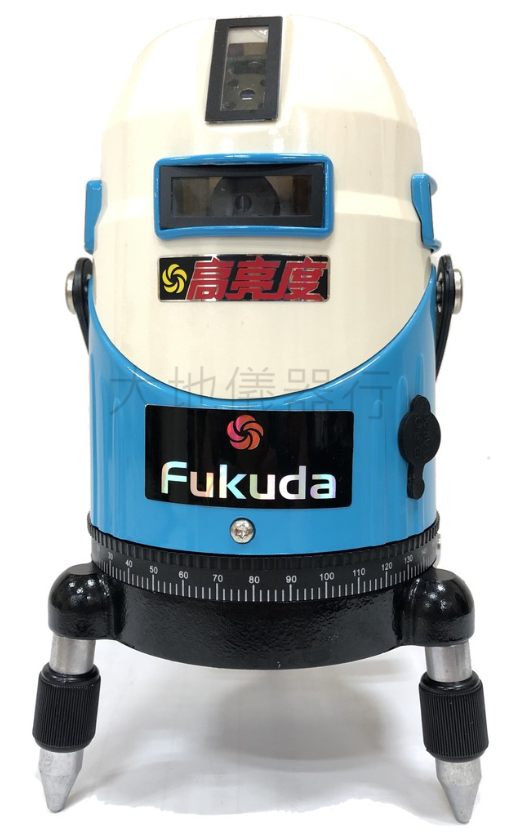

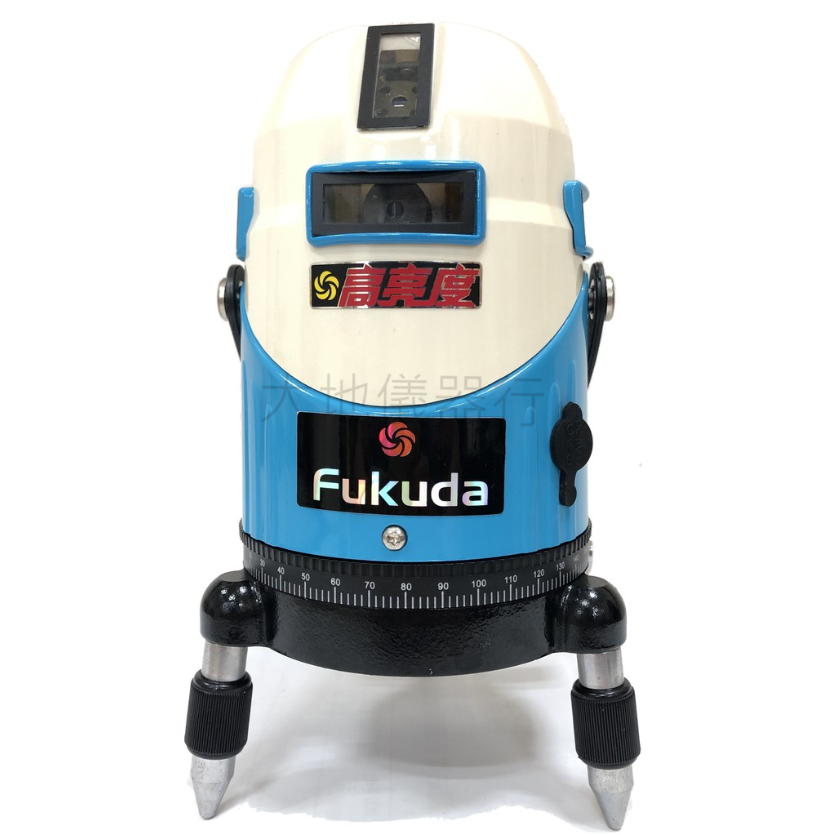

Fukuda ECO-9S 產品核心規格

• 整平系統：電子感應伺服馬達（Electronic Servo Sensing）。
• 光學配置：經典 4V4H1D（四條垂直線、四條水平線、一個下對點）。
• 雷射顏色：高亮度 635nm 紅光。
• 特性：抗震動干擾、高精準度、馬達主動修正水平。

1. 使用前的準備

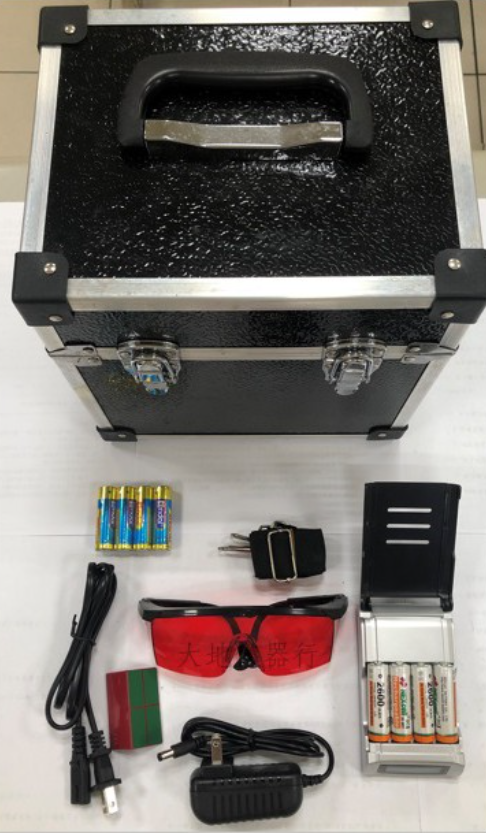

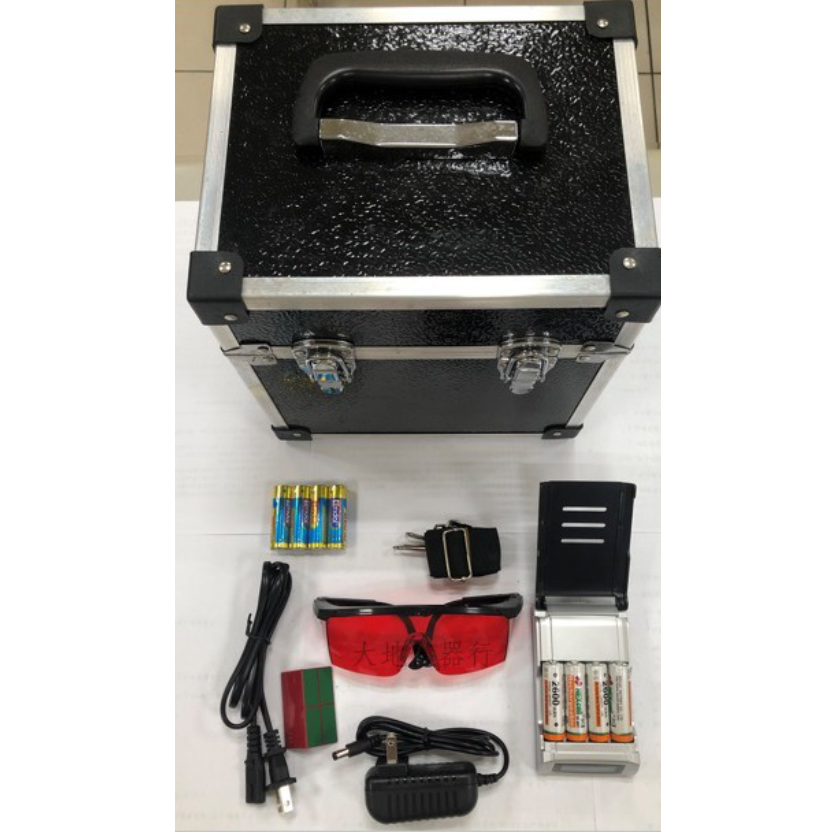

1. 電力檢查：本機通常使用專用鋰電池或 AA 電池盒。請確保電量充足，因為電子式馬達在整平過程中較耗電。
2. 腳架架設：將儀器安裝在 5/8 吋接口的腳架上。

3. 預先粗平：觀察機頂的圓形氣泡管，調整腳架讓氣泡進入中心圓圈。

   專業提醒：電子式儀器雖然會自動找平，但先手動粗平可以減少馬達負擔，縮短開機等待時間。

2. 開機與自動電子整平

1. 開啟電源：按下面板上的 ON/OFF 鍵開啟儀器。
2. 等待校準：
   • 開機後，儀器會先進行自檢，此時雷射線會閃爍，你會聽到內部馬達轉動的「滋滋」聲。
   • 保持靜止：在馬達運作時請勿移動儀器。
   • 整平完成：當雷射線由閃爍轉為恆亮時，代表已達到電子水平狀態，可以開始施作。
3. 超範圍報警：若地面太斜導致馬達無法補償，雷射線會持續閃爍並發出「嗶、嗶」聲。請重新調整腳架。

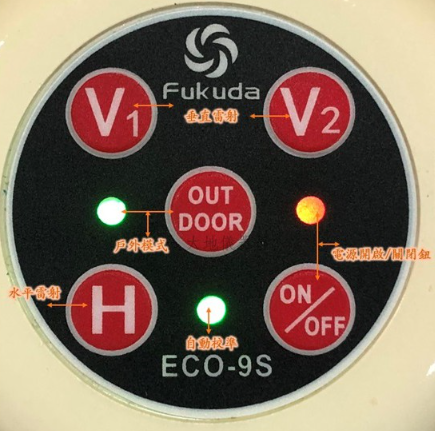

3. 按鍵功能說明 (H / V / D)

• H 鍵：控制水平線的開啟或關閉。
• V 鍵：循環切換垂直線（正面 $\rightarrow$ 側面 90 度 $\rightarrow$ 四面全開）。
• D 鍵 (Outdoor / 戶外脈衝模式)：
  • 短按：進入脈衝模式。紅光亮度會微調，此時可配合「紅光專用接收器」在強光環境下施工。

4. 施工微調技巧

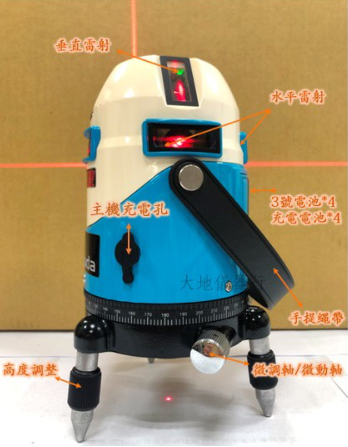

• 左右微調旋鈕：ECO-9S 的底座帶有精密微調鈕。在對準垂直墨線時，請轉動此旋鈕。
• 磁力阻尼與馬達平衡：由於是電子式，即使工地旁有大型車輛經過或人員走動造成地板微震，ECO-9S 也能迅速透過馬達微調修正，線條不會像擺錘機那樣持續晃動。
