FUKUDA 雷射墨線儀

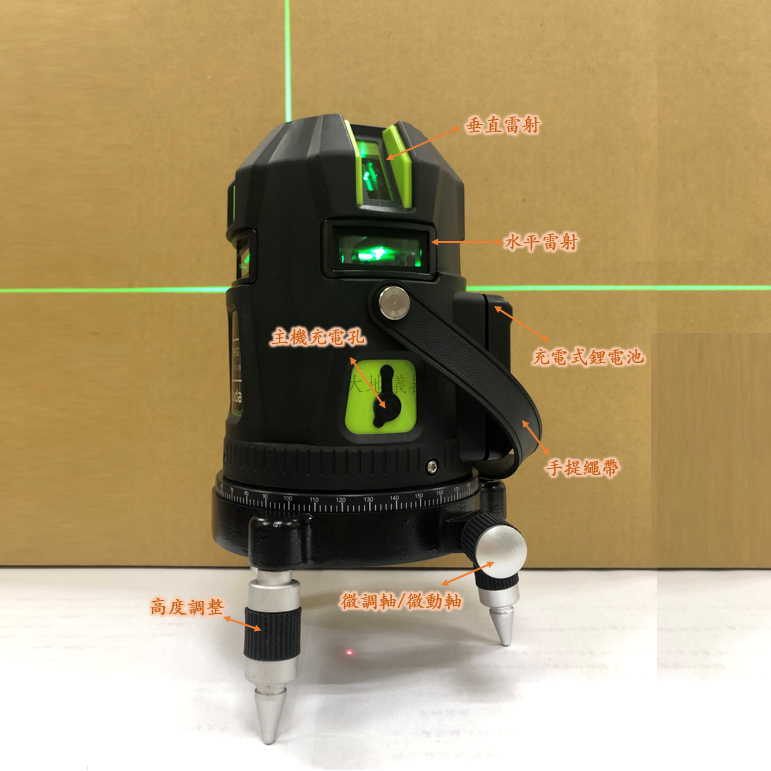

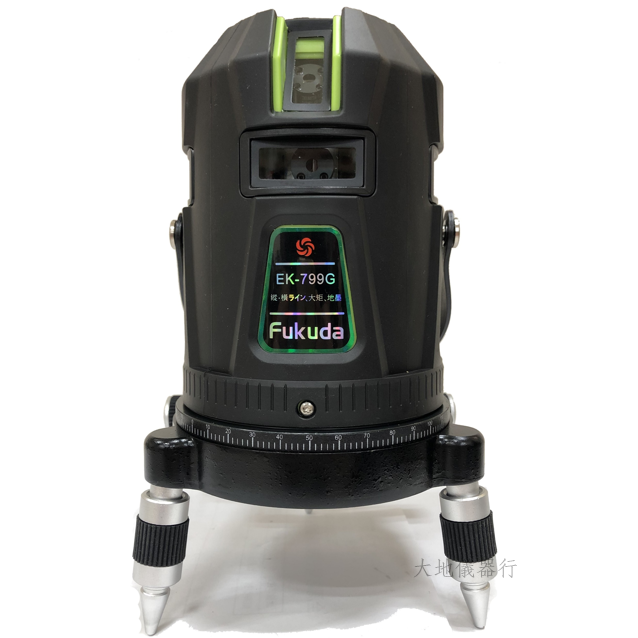

Fukuda EK-799G 產品概覽

這台儀器主要提供：

• 四條水平線：360 度範圍涵蓋。
• 四條垂直線：形成 90 度直角交叉，方便牆面垂直校正。
• 下對點：精確定位地面中心點。
• 自動補償系統：磁力阻尼平衡，傾斜過大會自動報警。

1. 使用前的準備

1. 電力檢查：EK-799G 通常配備大容量鋰電池。使用前請確保電池已充滿，或連接變壓器直接供電。
2. 架設地點：將儀器放置在相對平整的地面上，或安裝在 5/8 吋 螺紋的升降三角架上。

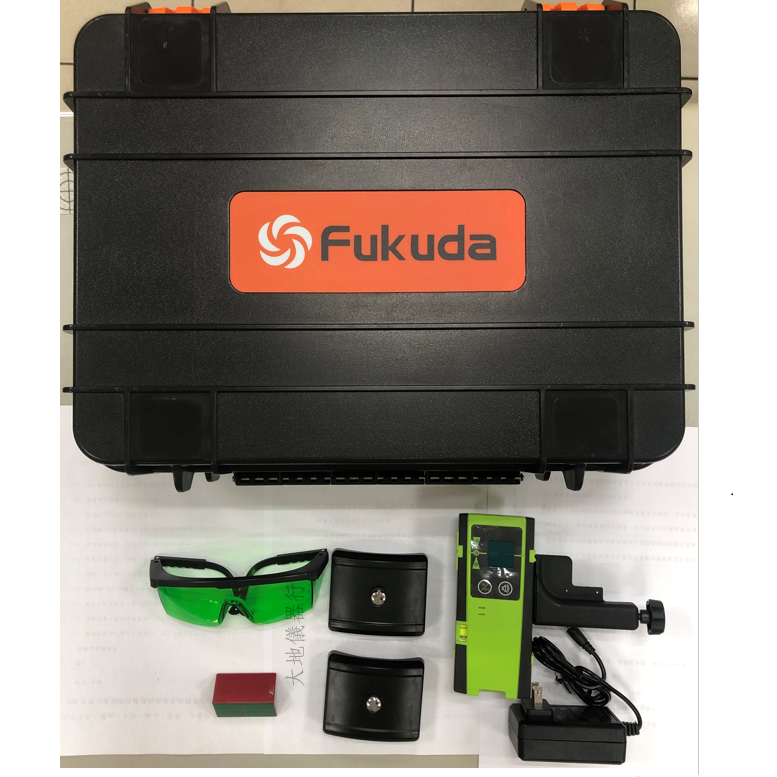

3. 環境注意：雖然綠光在戶外可見度比紅光高，但在強光下建議配合「接收器」使用。

2. 操作步驟：開機與水平校準

1. 解鎖開機：按下ON/OFF鍵開機。
2. 自動校平：開機後，儀器自動開始校正。若機身傾斜超過 ±3°，雷射光會閃爍。此時請調整腳架支腳，直到聲音停止。

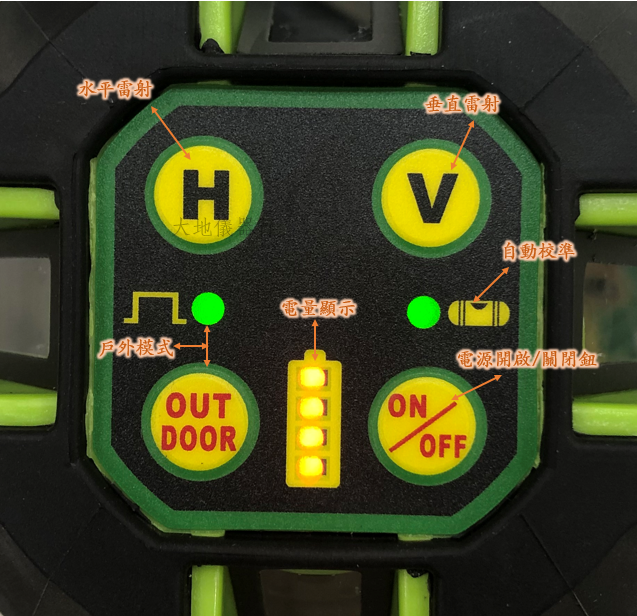

3. 線條切換：
   • H 按鈕：控制水平線（Horizontal）的開啟或關閉。
   • V 按鈕：循環切換垂直線（Vertical）。按一下開正面，兩下開側面，三下全開。
4. 微調對點：利用機座底部的左右微調旋鈕，可以非常細微地旋轉機身，將垂直線精準對準墨線標記。

3. 進階功能說明

• 斜線模式（手動模式）： 若你需要打斜坡（例如樓梯扶手），請在 關機（OFF）狀態下，長按面板上的「OUT」或功能鍵（視型號批次而定），雷射線會開啟且不報警，此時你可以隨意傾斜儀器。
• 室外脈衝模式（Outdoor）： 按下 「OUT」鍵，雷射光亮度會略微減弱但進入高頻脈衝狀態，這時配合「雷射接收器」可以在 30-50 米外的距離抓到水平。

⚠️ 安全與維護（這點很重要！）

• 保護眼睛：這台是二級雷射，嚴禁直視雷射光源。
• 關機鎖定：移動儀器或收進箱子前，請確認電源是否關閉。
• 防潑水不防溺水：雖然有基本的防塵防潑水，但切勿在暴雨中使用或浸水。
• 定期校正：雷射儀是精密儀器，若不慎摔落，建議去專業販售店進行檢查或維修校正，確保儀器可以保持正常精度。
