FUKUDA 雷射墨線儀

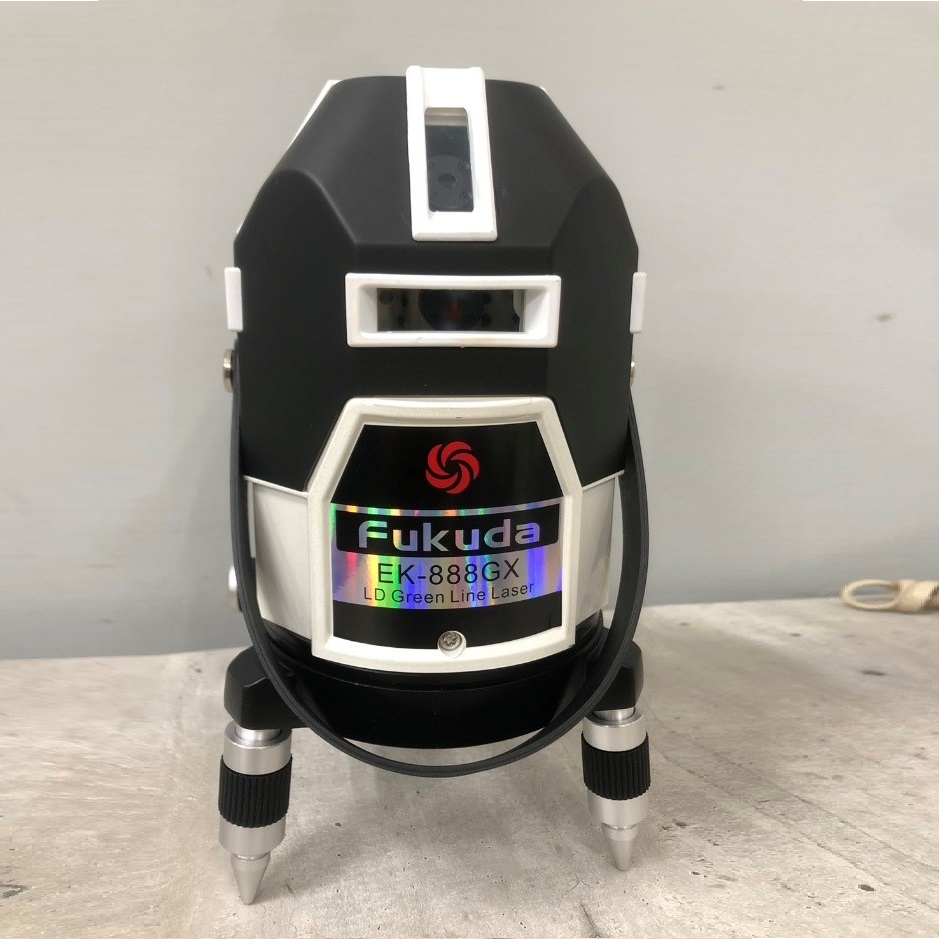

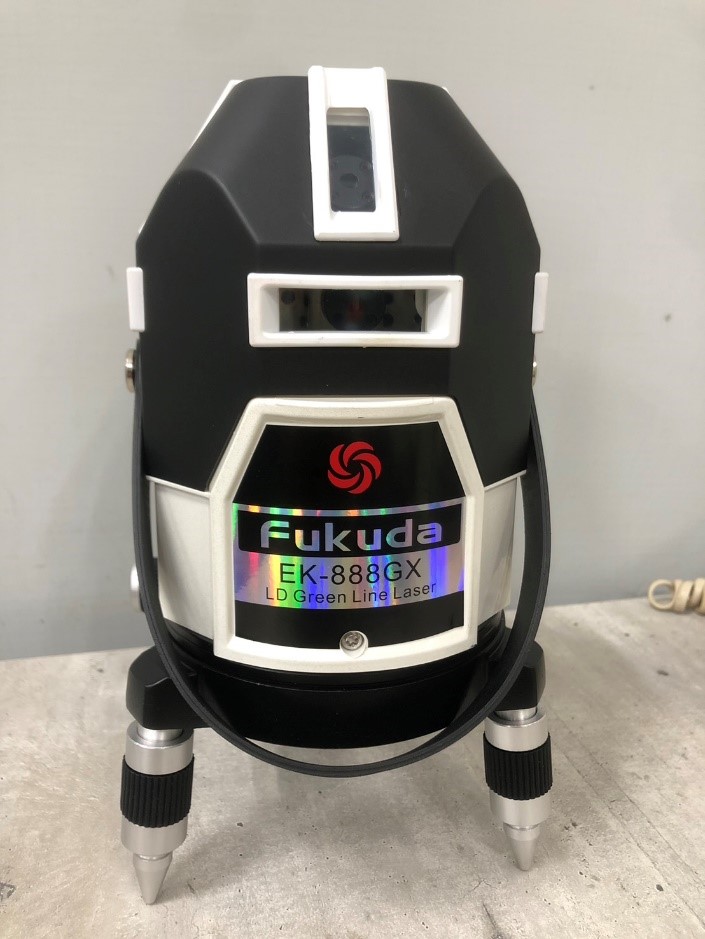

Fukuda EK-888GX 產品特性

• 整平方式：電子感應器 + 伺服馬達（非擺錘）。
• 線條配置：標準 4V1H1D（四垂直、一水平、一地對點）。
• 光色：高亮度強光綠線。
• 特色：具有較強的抗震能力，不會因微小晃動而導致線條不斷擺動。

1. 開機與電子校平

1. 安裝電源：插入充滿電的鋰電池。
2. 開機：按下控制面板上的 Power / 開關按鈕（通常不需旋轉物理鎖）。
3. 等待整平：
   • 開機後，機器會進行自檢，此時雷射光會閃爍，馬達會發出輕微的調整聲。
   • 靜置 5-10 秒，當線條由閃爍轉為恆亮時，代表電子整平已完成，可以精確施工。
4. 超範圍警報：若放置處太斜（超過 ±3° ~ 4°），機器會持續嗶嗶響並閃爍。此時請旋轉底座的三個腳墊，將頂部的氣泡水準器中心點調至圓圈內。

2. 功能操作 (H / V / D)

面板上的按鍵邏輯非常直覺：

• H 鍵：控制水平線。
• V 鍵：循環切換垂直線。
  • 第一下：正面。
  • 第二下：側面互相垂直（90度）。
  • 第三下：四條全開（天花板形成十字）。
• D 鍵 (Outdoor / 脈衝模式)：
  • 戶外使用：短按此鍵，線條亮度會稍微下降，這代表已開啟脈衝信號，可配合「接收器」捕捉光線。

3. 如何在 EK-888GX 上打斜線 (斜坡模式)

由於這台是電子馬達式，若要解除自動水平限制來打斜線，請嘗試以下步驟：

1. 鎖定整平：在正常開機狀態下，長按「D」鍵 (Outdoor 鍵) 約 3 秒以上。
2. 觀察反應：
   • 若警報音消失且線條保持常亮（或規律慢閃），代表已進入斜線模式。
   • 此時你可以配合「斜線轉接頭」任意傾斜儀器。
3. 解除方式：再次長按「D」鍵，或直接關機重新開啟，馬達會歸位回到水平狀態。

4. 施工技巧與維護

• 微調旋鈕：EK-888GX 底部配備了細密的微調螺絲。在抓垂直線對準牆面墨點時，請多利用微調旋鈕，避免直接動手推動機身，因為馬達正在運作，手推容易讓電子感應器過載。
• 水平精度檢查：電子式機器雖然穩定，但若發生重摔，內部傳感器可能偏移。建議定期進行對牆測試。
  • 公式參考：在距離牆面 5m 處，其誤差範圍應在±1mm 以內。

⚠️ 特別注意事項

1. 嚴禁在開機時劇烈搖晃：當馬達正在找水平時，強行劇烈搖晃會損害內部的步進馬達齒輪。
2. 保持電力充足：電子式馬達非常依賴電力。若電池電量過低，馬達可能無法將線條拉到絕對水平位置。
3. 長期存放：雖然沒有擺錘鎖，但收納進保護箱時，請確保機身與海綿緊密貼合，防止電子組件在運輸中鬆動。
