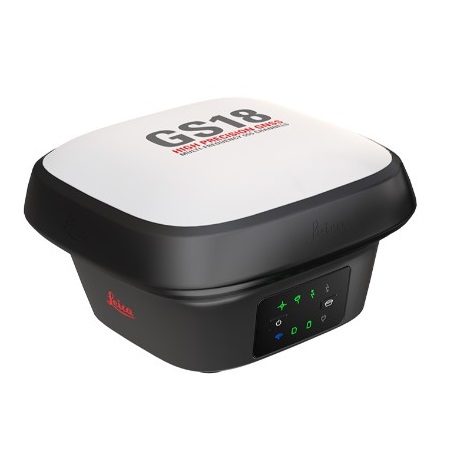

Leica GS18 T 衛星定位儀 使用說明

一、 定位原理：為什麼它這麼強？

GS18 T 的核心技術結合了 GNSS 多星系統 與 工業級 IMU（慣性測量單元）。

1. 高精度 RTK 定位

儀器同時接收全球四大衛星系統（GPS、GLONASS、Galileo、BeiDou）的訊號。透過接收基座站（Base）或網路參考站（VRS/NTRIP）傳來的修正參數，利用載波相位差分技術（Real-Time Kinematic）消除電離層與對流層誤差，實現 公分級 的定位精度。

2. IMU 傾斜補償 (核心亮點)

傳統傾斜補償依賴「磁力計」（指南針），容易受金屬物、電線桿干擾。GS18 T 採用的是 IMU（慣性導航）：

• 免校正： 開機即用，不需要進行「畫 8 字」或複雜的現場校準。
• 抗干擾： 不受周圍金屬物體或強磁場影響。
• 全方位傾斜： 只要標桿尖端對準目標，即使桿身傾斜 30° 甚至更高，儀器也能即時計算出桿尖的精確座標。

二、 建議操作步驟

1. 硬體準備

• 安裝電池與 SIM 卡： 確保電池滿格。若使用網路 RTK，需插入具備 4G/5G 流量的 SIM 卡。
• 連接標桿： 將 GS18 T 旋緊在專用標桿頂端。

2. 開機與連線

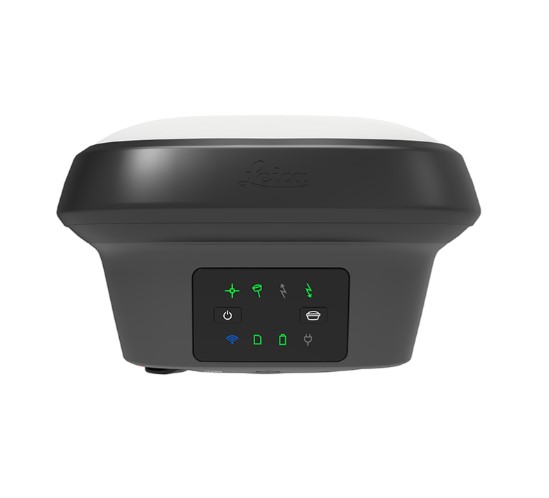

• 按下電源鍵，等待衛星指示燈閃爍。
• 開啟手持控制器（如 Leica CS20），透過 Bluetooth 與 GS18 T 連線。
• 進入 Leica Captivate 軟體。

3. 配置修正服務 (RTK Setup)

• 設定數據鏈路（如自設電台或網路 NTRIP）。
• 一旦儀器獲取修正訊號，狀態欄會從單點（Single）轉變為 固定解（Fixed），此時精度最穩定。

4. 開始測量 (無氣泡作業)

• 傳統模式： 仍可看氣泡居中採點。
• 傾斜模式： 在軟體中開啟「傾斜補償」。您現在可以直接將桿尖戳向牆角、水溝底或被車輛遮擋的點位，無需理會桿身是否垂直，直接按下採點鍵。

三、 GS18 T 規格速覽

四、 實務作業配件建議

五、 維護與安全注意事項

1. IMU 的特性： 雖然 IMU 不受磁場干擾，但它需要「運動」來維持狀態。如果儀器靜止太久，傾斜功能可能會暫時失效，只需輕微晃動標桿即可重新激活。
2. 避免撞擊： 雖然 GS18 T 非常堅固，但內部的 IMU 晶片與衛星天線相當精密，應避免劇烈摔落至硬質地面。
3. 清潔天線蓋： 天線蓋（頂部圓盤）若堆積厚重泥垢或金屬粉塵，會減弱衛星訊號，請保持清潔。
4. 韌體更新： Leica 會不定期更新衛星追蹤演算法，建議定期聯繫代理商更新韌體以維持最佳性能。

💡 專業小叮嚀：

GS18 T 的傾斜功能在桿尖「快速移動」或「對準點位後微晃」時表現最精準。這非常適合在繁忙的工地中快速採集點位，效率可比傳統 GNSS 提高約 20%~30%。artLink 技術可透過衛星校正維持公分級精度長達 10 分鐘，確保作業不間斷。
