SNDWAY手持雷射測距儀

一、 產品概述

H-D100A 採用 635nm 紅色雷射，內建電子水平氣泡（部分批次為物理氣泡），支援單次測量、連續測量及多種面積、體積、幾何運算，是室內裝修與工程測量的常用工具。

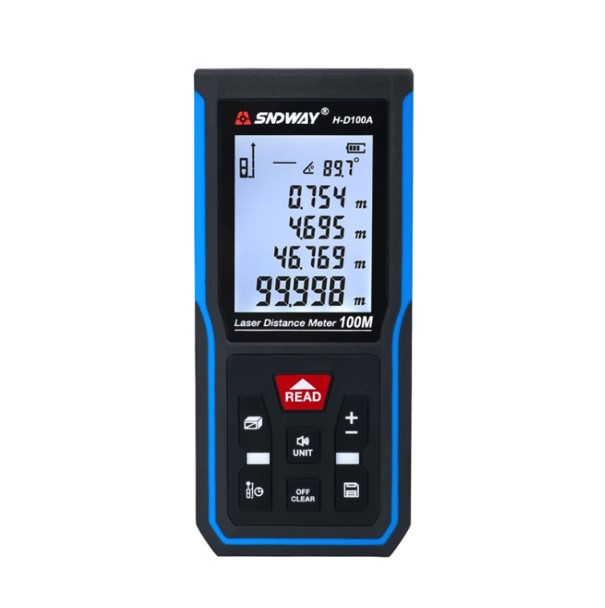

二、 按鍵功能圖解

1. 【READ / 啟動鍵】：
   • 短按：開機 / 開啟雷射 / 進行單次測量。
   • 長按：進入連續測量模式（顯示最大、最小值）。
2. 【+/- 鍵】：測量數值的加法或減法運算；進入紀錄後用於翻頁。
3. 【功能鍵 (正方形圖示)】：循環切換：面積 ⮕ 體積 ⮕ 勾股定理 (1) ⮕ 勾股定理 (2)。
4. 【U / 基準鍵】：
   • 短按：切換測量基準（前基準：從儀器頂部算起；後基準：從儀器底部算起）。
   • 長按：切換測量單位（m 公尺 / ft 英呎 / in 英吋 / ft+in）。
5. 【SAVE / 紀錄鍵】：儲存目前的測量數值。
6. 【CLR / OFF 鍵】：清除數據、返回上一層；長按為關機。

三、 基礎操作流程

1. 單次測量

• 按 【READ】 開機，對準目標點。
• 再次按 【READ】，雷射發射並完成測量，結果顯示在螢幕最下方。

2. 連續測量 (Max/Min)

• 長按 【READ】 進入。儀器會不斷發射雷射。
• 螢幕會同時顯示：最大值 (Max)、最小值 (Min) 及 當前值。
• 此功能常用於尋找牆角的垂直距離（最小值）或房間對角線距離（最大值）。

3. 加減法運算

• 測完第一個數據後，按 【+】 或 【-】，再測第二個數據，儀器會自動計算總和或差值。

四、 自動計算功能

• 面積測量：按功能鍵至出現「正方形」。依提示測量「長」與「寬」，自動計算 m²。
• 體積測量：按功能鍵至出現「立方體」。依序測量「長」、「寬」、「高」，自動計算 m³。
• 間接測量 (勾股定理)：
  • 當前方有障礙物無法直接測量高度時，先測量「斜邊」，再水平測量「直角邊」，儀器自動算出第三邊（垂直高度）。

五、 隱藏設置：自助校準 (Calibration)

如果您發現測量數值與實際有固定偏差（例如總是多出 2mm），可以進行校準：

1. 在關機狀態下，先按住 【CLR/OFF】 不放，接著點按 【READ】 開機。
2. 螢幕顯示 「CAL」 且下方出現數字（預設為 0）。
3. 按 【+】 或 【-】 調整數值（範圍：-9mm 至 +9mm）。
4. 按 【READ】 儲存並關機。

六、 常見故障代碼

• Err10：電池電量過低。
• Err15：超出測量範圍（100m 以內）。
• Err16：接收信號太弱（目標物反光太差或環境光太強，建議配合反射板）。
• Err18：接收信號太強（目標物反光太強，請勿直射鏡面）。

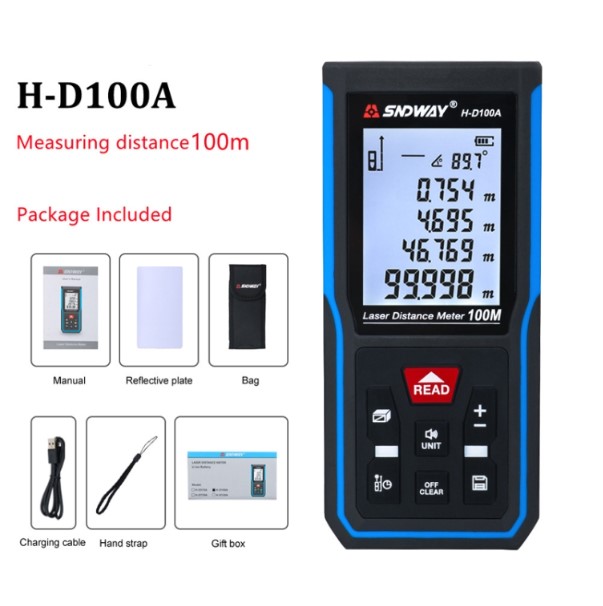

包裝清單內容

• 主機
• USB 充電線
• 反光板（提升強光或遠距離下的反射率）
• 便攜包、掛繩
• 說明書
