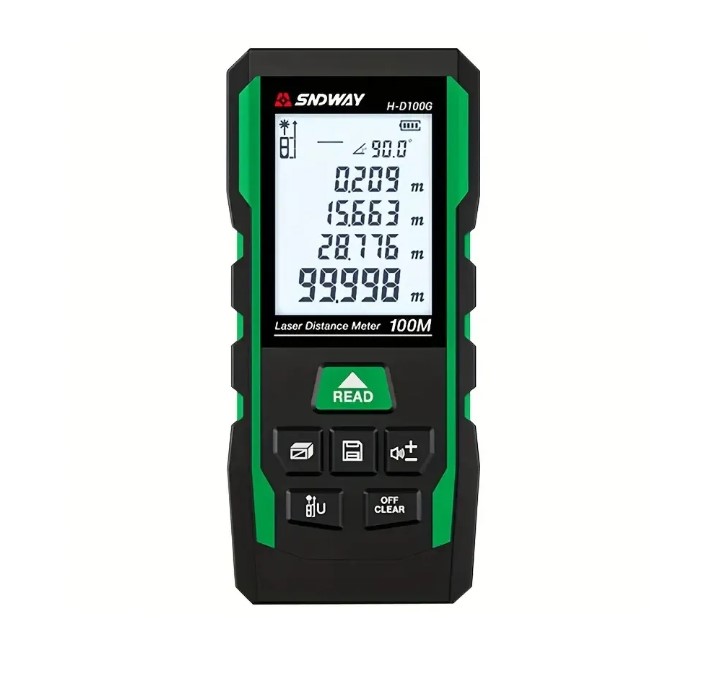

SNDWAY手持測距儀

Sndway H-D100G 手持雷射測距儀操作說明

一、 安全注意事項

1. 嚴禁直射眼睛：雷射光為二級安全雷射，但直射眼睛可能造成永久性傷害。
2. 避免照射高反光物：如鏡子、不鏽鋼面，可能導致讀數錯誤或雷射反射傷人。
3. 環境限制：請勿在易燃易爆環境或強電磁干擾環境下使用。

二、 控制面板與按鍵功能

• 【READ / 啟動鍵】（通常為大按鍵）：開機、開啟雷射、單次測量、長按進入連續測量。
• 【MODE / 功能鍵】（帶有正方形/三角形圖示）：切換面積、體積、勾股定理（間接測量）模式。
• 【 + 】與【 - 】鍵：進行測量數值的加法或減法運算，或翻找儲存紀錄。
• 【UNIT / 基準鍵】：長按切換單位（公尺 m、英呎 ft、英吋 in）；短按切換測量基準點（前基準或後基準）。
• 【CLR / OFF 鍵】：清除當前數據、返回上一層；長按為關機。

三、 基本測量操作

1. 開機與測量：
   • 短按 【READ】 開機，雷射點會亮起。
   • 將雷射點對準目標，再次按下 【READ】，螢幕即顯示測量距離。
2. 連續測量 (尋找最大/最小值)：
   • 長按 【READ】 進入連續測量模式，螢幕會顯示當前變動的數值。
   • 螢幕上方會自動記錄過程中的 最大值 (Max) 與 最小值 (Min)。
   • 短按 【READ】 停止。
3. 切換基準點 (Reference)：
   • 後基準 (預設)：由儀器底部開始計算距離。
   • 前基準：由儀器頂部（發射窗）開始計算距離。
   • 觀察螢幕上的儀器小圖示，可確認當前基準位置。

四、 進階計算功能

1. 面積測量：按 【MODE】 直到螢幕出現「正方形」圖示。依序測量「長」與「寬」，儀器會自動計算出面積 (m²)。
2. 體積測量：按 【MODE】 直到螢幕出現「立方體」圖示。依序測量「長」、「寬」、「高」，儀器會自動計算出體積 (m³)。
3. 勾股定理 (間接測量)：當無法直接到達目標物時使用。
   • 按 【MODE】 到三角形圖示。
   • 依序測量「斜邊」與「直角邊」（或兩段斜邊），儀器會自動計算出第三邊的高度或寬度。
   • 注意：測量時儀器位置需固定，僅旋轉角度。

五、 儀器設置與校準

1. 自助校準 (Calibration)：
   • 若發現精度有偏差（例如與捲尺對比差了幾公釐），可在關機狀態下進入。
   • 進入方法：關機時長按 【CLR/OFF】 不放，同時點按 【READ】 開機。
   • 螢幕出現 「CAL」 與數字。使用 【+】/【-】 調整（範圍為 -9mm 至 +9mm）。
   • 按 【READ】 保存退出。
2. 靜音開關：
   • 在測量模式下，長按 【CLR/OFF】 或特定的聲音圖示鍵，可開啟或關閉蜂鳴器提示音。

六、 常見故障排除 (Error Codes)

• Err10 / Err15：電池電量過低，請更換電池。
• Err16：接收信號太弱或測量時間過長（請使用反射板或改測顏色較淺的物體）。
• Err18：接收信號太強（通常是光線過強，請避免直射太陽）。
• Err20：計算錯誤（例如勾股測量時，斜邊長度短於直角邊）。

包裝清單內容

• 主機
• USB 充電線
• 反光板（提升強光或遠距離下的反射率）
• 便攜包、掛繩
• 說明書
