說明
這份說明書將為您介紹 Leica（徠卡）款式 迷你稜鏡組（如常見的 GMP101 或 GMP111 型號）的操作方法。
Leica 款式的迷你稜鏡以其精密的製造工藝和特殊的「稜鏡常數」計算方式聞名，廣泛應用於建築施工放樣、橋樑監測以及空間狹小的測量環境。
🛠️ Leica 款式 迷你稜鏡組 使用說明書

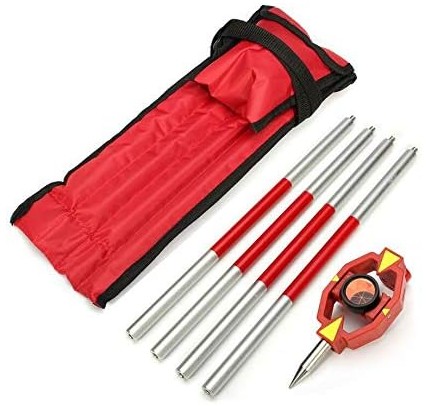

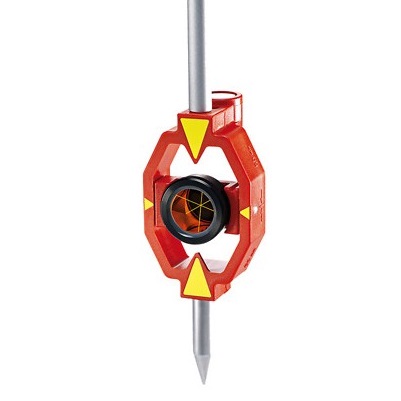

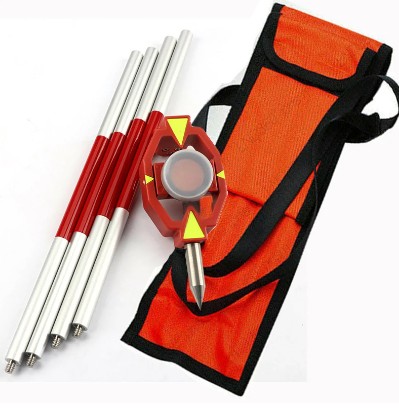

一、 產品核心構造
- 圓形稜鏡： 高品質光學玻璃，具備優異的反射率，測程可達 2,000 米（視全測站儀性能而定）。
- 金屬/塑膠支架： 具備垂直翻轉功能，方便不同高度的觀測。
- 內建圓形水準器： 位於支架頂部或側面，確保標桿持正。
- 可拆卸式中心尖端： 底部配有不鏽鋼尖頭，可直接放置於地面點位。
- 標桿（Pole）： 通常搭配四節式旋入式鋁桿（每節 30cm），總長約 1.2m 至 1.3m。
二、 關鍵技術參數：稜鏡常數 (Prism Constant)
這是使用 Leica 稜鏡最重要的部分，請務必注意：
- Leica 儀器使用者：
- 在 Leica 全測站儀中，此稜鏡的定義常數通常為 0.0 mm。
- 非 Leica 儀器使用者（如 Sokkia, Topcon, Nikon）：
- 若您使用的是其他品牌的儀器，其對應的「絕對常數」通常為 -34.4 mm（即 Leica 的 0 點與一般物理 0 點有 34.4mm 的偏差）。
- 注意：使用前請務必在已知距離的基線上校對常數設定。
三、 操作步驟
1. 組裝與調整
- 將迷你稜鏡旋入標桿頂端。
- 根據地形需要，決定是否安裝底部的不鏽鋼中心尖端。
- 若需要更高的觀測位置，可加裝多節標桿。
2. 定位與整平
- 將標桿尖端對準地面基準點（如土地界標 或鋼釘）。
- 持尺者觀察稜鏡上的圓形水準器，透過微調手持角度，確保氣泡居中，使標桿保持絕對垂直。
- 若需要更穩定的作業，可搭配 迷你稜鏡標桿三腳夾。
3. 瞄準與對心
- 觀測員從全測站儀觀察，十字絲應精確對準稜鏡中心的「幾何頂點」。
- 如果使用帶有標靶（Target Plate）的款式，可對準標靶上的十字中心線。
四、 實務應用搭配建議
| 配件名稱 | 針對 Leica 迷你稜鏡的作用 |
|---|---|
| 迷你稜鏡三腳夾 | 協助單人操作，穩定標桿而不需人手扶持。 |
| 土地界標 / 標釘 | 作為測量起點，確保標桿尖端穩固落點。 |
| 雷射對心標靶 | 在複雜光線下，協助確認雷射光束是否準確打在稜鏡位置。 |
五、 維護與注意事項
- 玻璃面清潔： 迷你稜鏡體積小，指紋極易影響讀數。請使用拭鏡布由中心向外輕輕擦拭。
- 常數檢查： 這是最常見的錯誤來源！ 每次更換不同品牌的全測站儀時，請重新確認儀器內的 Prism Offset 設定。
- 垂直度校核： 定期檢查標桿上的圓形水準器是否準確。可將標桿架在三腳架上，旋轉 180 度觀察氣泡是否偏移。
- 防摔保護： 雖然體積小，但內部的光學結構精密。未使用時請務必存放在原廠軟袋內，避免撞擊導致稜鏡破裂或支架變形。
- 螺紋保養： 標桿與稜鏡連接處的螺紋應保持清潔，避免砂石磨損導致安裝不穩。
