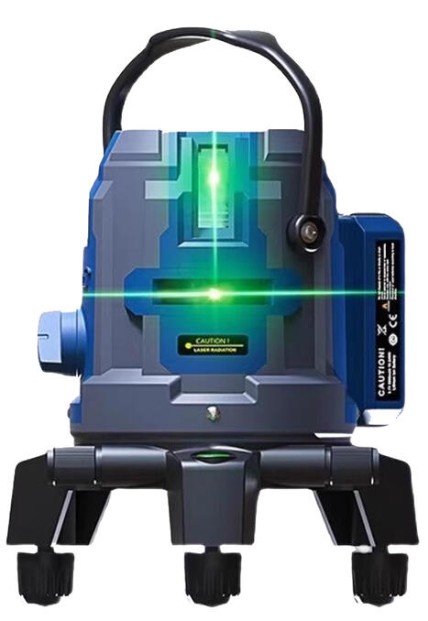

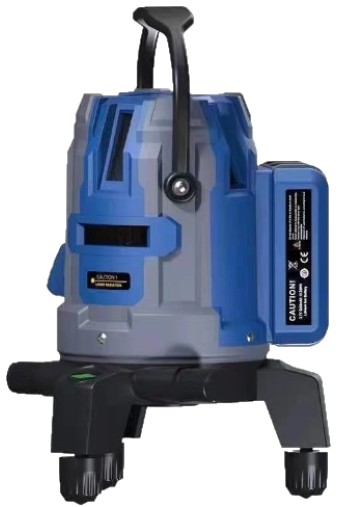

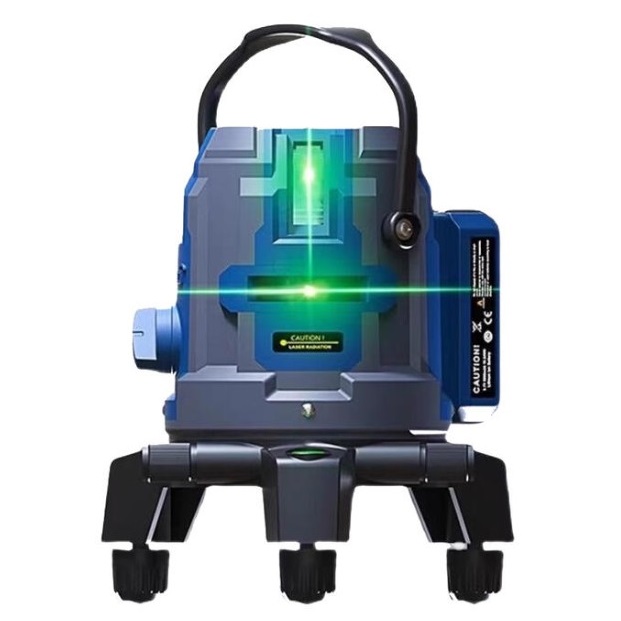

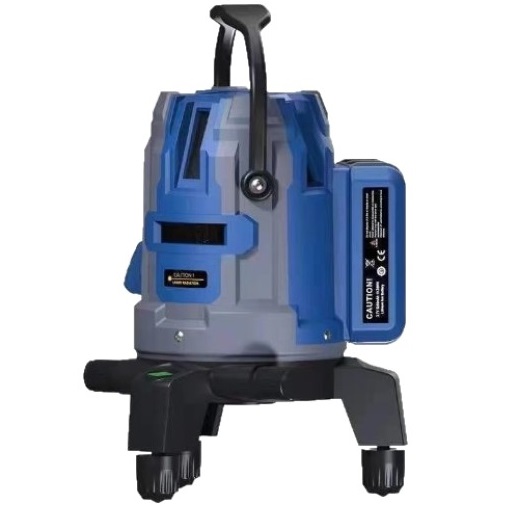

米德克五線墨線雷射儀

M6411 產品配置

• 補償系統：磁力阻尼擺錘系統（重力自然整平）。
• 雷射規格：4 條垂直線、1 條水平線、1 個下對點（4V1H1D）。
• 精度標準：約 ± 1mm / 5m 至 7m。

1. 開機與準備動作

1. 穩固架設：將機器放在平面或 5/8" 螺牙的腳架上。
2. 解鎖與開機：
   • 旋轉機身側邊的圓形大旋鈕由 OFF轉至 ON。
   • 核心原理：這個動作會放開內部的「擺錘鎖」。你會看到雷射線開始左右晃動，隨後因磁力阻尼迅速靜止。
3. 自動校平：
   • 若機身太歪（超過 ±3°），擺錘會撞擊邊框並發出**「嗶、嗶」的連續報警聲**。
   • 此時請調整腳座，直到聲音停止。這代表擺錘已經懸空，此時產生的光束才是絕對水平/垂直。

2. 面板操作（H / V / 室外）

頂部面板通常只有幾個簡單按鍵：

• H 鍵：控制水平線。
• V 鍵：循環切換垂直線（1條、2條、4條全開）。
• 室外/脈衝 (Outdoor)：
  • 當你在大太陽下或較遠距離施工時，按下此鍵。
  • 特徵：雷射光會略微閃動並稍微變暗，這時配合「接收器」才能抓到光感信號。

3. 施作小技巧

• 精準微調：M6411 的底座備有無間隙微調旋鈕。這對於抓牆角的 90 度垂直線非常有用，轉動旋鈕可以讓垂直線極其緩慢地移動到你要的記號上。
• 下對點對齊：這台機器有地對點功能。你可以先將機器底部的光點對準地上的墨穴，再透過微調旋鈕轉動機身，水平與垂直線就會以該點為中心旋轉。
• 調整亮度：本儀器可調節三段亮度，操作方法為按住H鍵，此時燈號會亮起，再按下H鍵即可調節亮度。

⚠️ 擺錘機器的「救命」維修守則

1. 「關機即鎖定」是聖經：
   • 擺錘式機器最怕的就是運送中的「晃盪」。收進鋁箱前，務必確認旋鈕轉回 OFF。這會把擺錘鎖死，防止它在車上震動時撞壞內部的高靈敏軸承。
2. 避免物理碰撞：擺錘是靠細微的金屬件懸掛的，劇烈摔落會導致「擺錘變形」或「軸承位移」，屆時打出來的線就不準了。
3. 防止電池損壞：如果你長時間（超過兩週）不用，請把電池拔掉，並確保電池一直在有電的狀態以免電池損壞。
