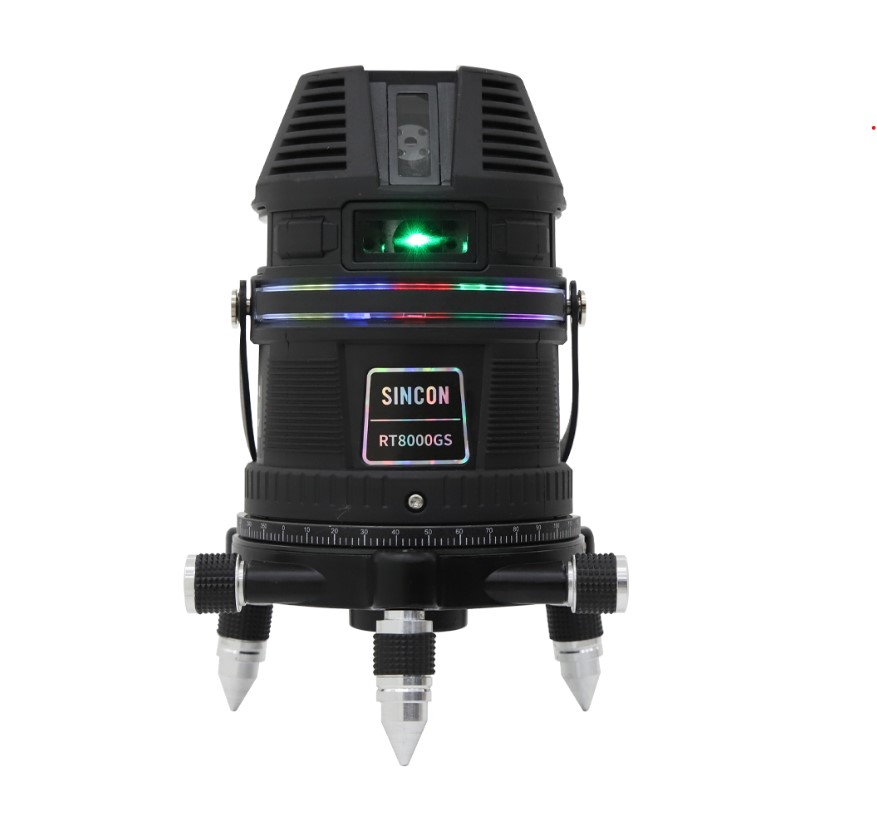

SINCON RT8000GS 電子感應式雷射水平儀：使用說明書

一、 使用前準備

1. 安裝電源：
   • 本機支援雙電源模式。請將充飽電的專用鋰電池 或相容的 18V 電動工具電池（須安裝轉接器） 安裝至機身電池槽。
2. 架設儀器：
   • 將水平儀放置在相對平坦的地面上，或安裝在 5/8 吋螺紋的專業腳架上。
   • 注意： 雖然儀器有自動補償功能，但初始放置角度若超過 ± 4°，儀器將無法完成整平。

二、 開機與整平

1. 開啟電源：
   • 按下ON/OFF電源按鈕。
2. 電子自動整平：
   • 開機後，內部電子感應器會開始偵測並啟動馬達調整線條。
   • 整平期間： 機身正面的光帶會持續變換顏色。如不想要光帶閃爍可按下sincon鍵以關閉此亮燈功能。
   • 整平完成： 當光帶變為綠色並恆亮時，代表已達到水平精度，即可開始測量。
   • 警報提示： 如果光帶顯示紅色，表示儀器傾斜超過 ± 4°，請手動調整腳架或底座旋鈕。

三、 線條操作模式

透過操作面板上的按鍵，您可以切換不同的線條組合：

• H 按鈕 (Horizontal)： 控制水平線。
  • 按一下：開啟正面水平線。
  • 持續切換：可開啟全週 360° 水平線（4 條水平線段組成）。
• V 按鈕 (Vertical)： 控制垂直線。
  • 按一下：開啟側面垂直線。
  • 按二下：開啟十字交點。
  • 本機提供 4 條垂直線，可形成天花板十字與四周垂直參考。
• 光點：
  • 本機具備 5 個增強點與 1 個下對點，有助於在明亮環境下定位。

四、 戶外模式 (Outdoor/Pulse)

如果您在室外或強光下作業，肉眼難以看清綠光時：

1. 按下面板上的 Outdoor 按鈕。
2. 雷射光亮度會稍微減弱，此時進入脈衝模式。
3. 搭配 雷射接收器 使用，探測距離可從 30m 延伸至 100m。

五、 坡道模式 (Manual/Tilt)

• 如需施作樓梯、斜坡等非水平線條，請在開機狀態下長按 H 鍵，此時電子感應器將停止修正，您可以按下V鍵及sincon鍵來調節坡度以進行斜線施工。

六、 注意事項與維護

• 防護等級： 具備 IP54 防塵防水，可應付工地潑水，但不可浸泡水中。
• 環境溫度： 適用於 -20°C～ 50°C。若從極冷環境進入室內，請靜置片刻待水氣消散後再開機。
• 運輸保護： 搬運或收納前，請務必關閉電源。電子感應機型精密，請避免劇烈碰撞。
• 電池保養： 若長期不使用，請將電池取出，以防電池液外溢損壞電路。

規格速查表

• 精密度： ±1mm / 10m
• 工作半徑： 30m (一般) / 100m (接收器)
• 續航力： 使用 18V 5A 電池時可達 18 小時。
