UNI-T綠光旋轉雷射水平儀

一、 基本功能與規格

本儀器採用波長為 515nm 的半導體雷射器，發出的綠色雷射光束具有良好的可見度 。

雷射頭可旋轉產生雷射掃描面，並具備以下兩種作業模式：

• 豎直放置：自動產生一個水平面與一根鉛垂線 。
• 臥置（側放）：自動產生一個鉛垂面與一根水平線 。

二、 儀器結構與控制面板

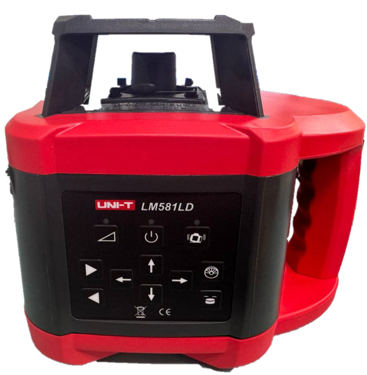

1. 儀器主要組件

• 接收頭與雷射出射窗：雷射光束發射與接收感應位置 。
• 控制面板：操作儀器功能的核心介面 。
• 把手：便於移動與臥置擺放 。
• 電池倉：位於儀器底部，存放電池盒 。

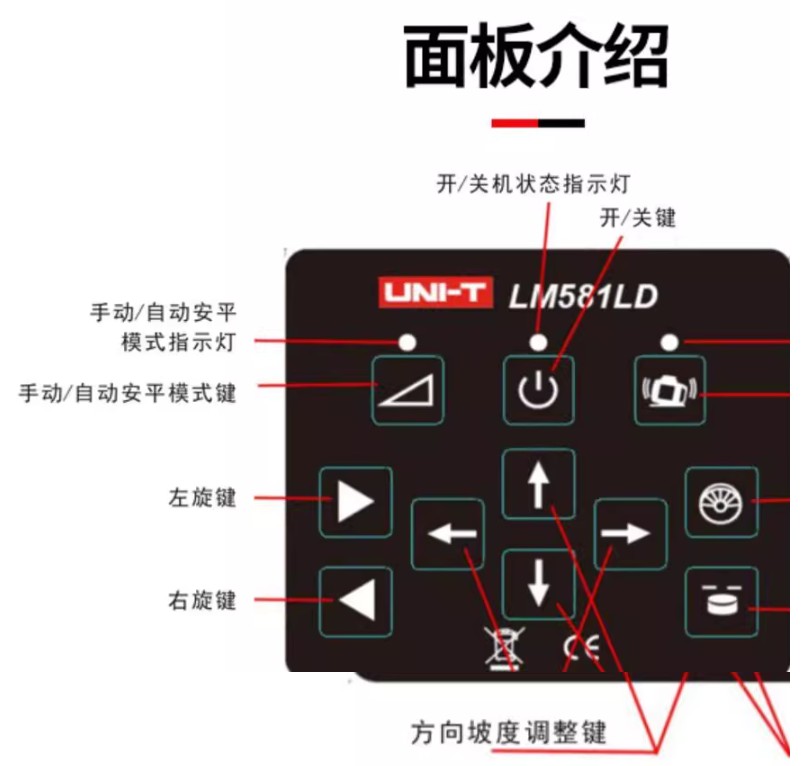

2. 按鍵面板功能說明

三、 操作指南

1. 安置與啟動

• 安置：將儀器置於腳架或穩固平面上，傾斜度需在 ±5° 以內 。
• 開機：按住「開/關鍵」，儀器啟動自動安平功能，雷射光束會閃爍 。
• 安平完成：當光束停止閃爍，雷射頭開始以約 600 r.p.m 速度旋轉，代表安平完成 。
• 報警提醒：若傾斜超過 ±5°，指示燈與光束會同時閃爍；報警持續約 5 分鐘後儀器將自動關閉 。

2. 掃描與旋轉控制

• 旋轉速度：按「轉速調節鍵」可切換五檔速度 。
• 單步轉動：將轉速調至 0 r.p.m 時，可利用「左旋/右旋鍵」進行單步精確指向 。
• 定向掃描：按「定向掃描鍵」可設定特定角度的扇形掃描 。

3. 坡度設置

• 按「手動/自動模式鍵」使指示燈亮起，進入手動坡度模式 。
• 利用面板上的方向鍵調整 X 或 Y 軸的雷射光束傾斜位置 。
• 再次按下模式鍵即可退出，回到自動安平狀態 。

四、 電源與遙控

• 電池充電：使用充電器連接儀器底部插孔 。完全充電大約需要 7 小時 。
• 使用提醒：本儀器支援邊充電邊使用 。若長時間不使用，應將電池盒取出 。
• 遙控操作：支援紅外線遙控，室內有效距離約 30M，室外約 20M 。

五、 精度檢查

1. 水平面檢查：在距離牆面約 50m 處安置儀器，旋轉 180° 後測量光束位置差，誤差應小於 10mm 。
2. 水平線檢查：在相距約 30m 的兩牆間安置儀器，測量光束中點位置，誤差值應小於 6mm 。
