hedue旋轉雷射儀

HUDUE R2 產品核心規格

• 整平系統：電子自動整平（伺服馬達驅動）。
• 雷射光源：高功率綠光（綠光在遠距離的辨識度優於紅光）。
• 作業範圍：配合接收器直徑可達 500 米以上。
• 功能：水平旋轉、區域掃描（定點掃描）、坡度設定。

1. 架設與開機準備

1. 架設腳架：旋轉雷射儀必須安裝在穩固的 5/8 吋接口腳架上。
2. 粗略找平：觀察機身上的圓形氣泡水準器，手動調整腳架長度，讓氣泡進入圓圈內。這能縮短電子馬達找平的時間並保護馬達。
3. 開機：按下電源鍵（Power）。
   • 自檢與找平：此時機器會停止旋轉，燈號閃爍，內部馬達開始校平。
   • 開始運作：當燈號恆亮，稜鏡頭開始高速旋轉，投射出 360 度的水平面。

2. 面板按鍵功能說明

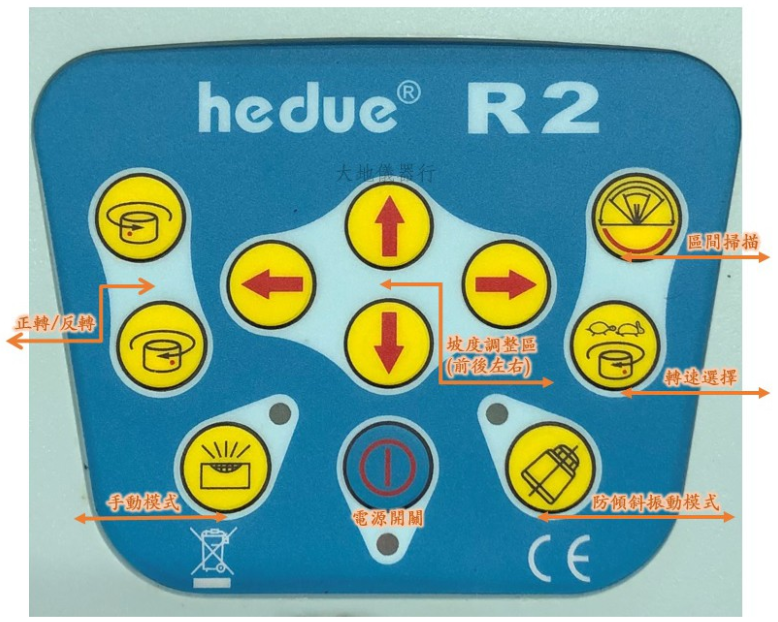

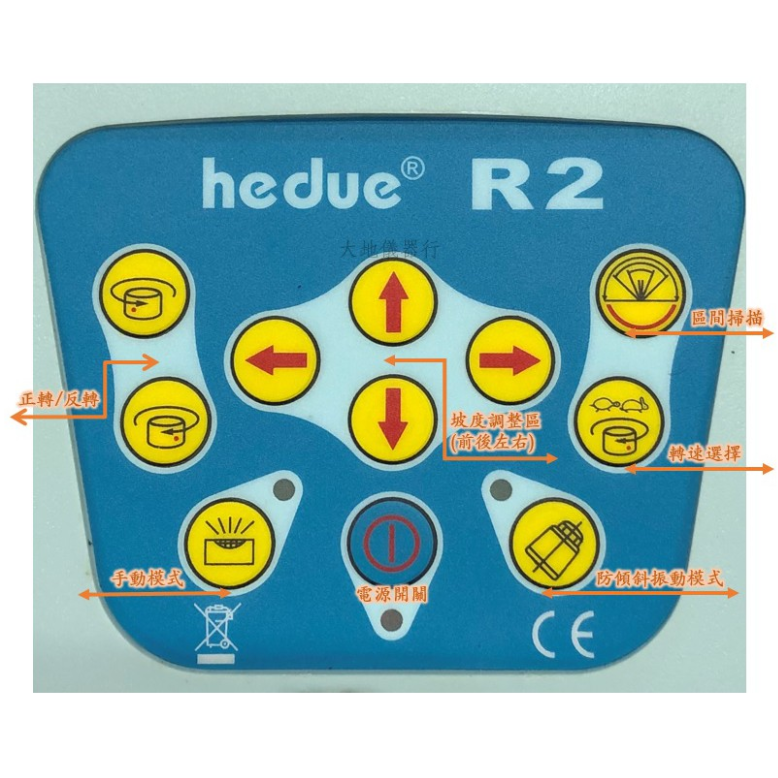

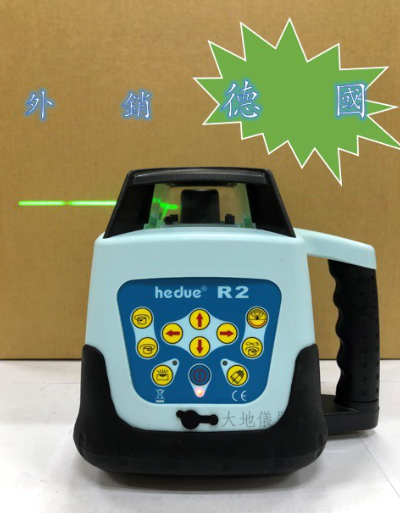

R2 的操作主要透過機身面板或隨附的遠端遙控器：

• 轉速控制 (Speed / RPM)：
  • 可調整旋轉速度（通常有 0, 60, 120, 300, 600 RPM）。
  • 技巧：配合接收器施工時，請切換至最高轉速（600 RPM），接收感應會最穩定。
• 區域掃描 (Scanning)：
  • 若不需 360 度旋轉，可設定為「扇形掃描」（角度有 10°、45°、90°、180°）。
  • 這能讓雷射能量集中在特定區域，增加可見度。
• 方向調整 (Direction)：
  • 在掃描模式或停止旋轉時，按此鍵可將雷射點/線左右移動。
• 手動坡度模式 (Manual / Slope)：
  • 按下此鍵會解除自動整平。你可以調整 X 軸或 Y 軸的傾斜度，用於施作排水坡或斜坡道。

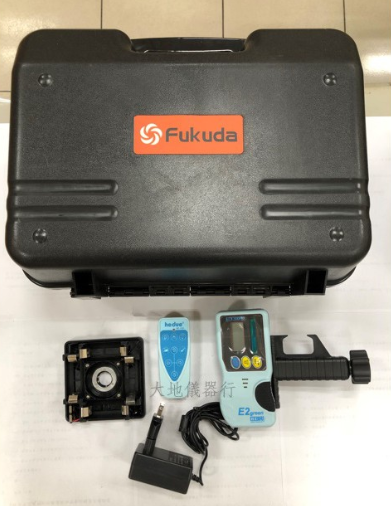

3. 搭配接收器 (Receiver) 使用

由於旋轉雷射在戶外或強光下目視極難看清，必須配合接收器：

1. 將接收器安裝在標尺（箱尺）上。
2. 開啟接收器電源。
3. 當接收器感應到雷射平面時，會發出「嗶、嗶」的斷續聲；當聲響轉為「長鳴」時，代表該高度正是絕對水平面。

4. 特殊功能：自動警報 (TILT 防震功能)

R2 通常配備 TILT 防震警報：

• 當儀器在運作時，若不慎被絆到或腳架下陷，儀器會立即停止旋轉並報警。
• 目的：防止因儀器移位而導致後續施工高度出現誤差。若發生此狀況，需重新檢查基準點。
