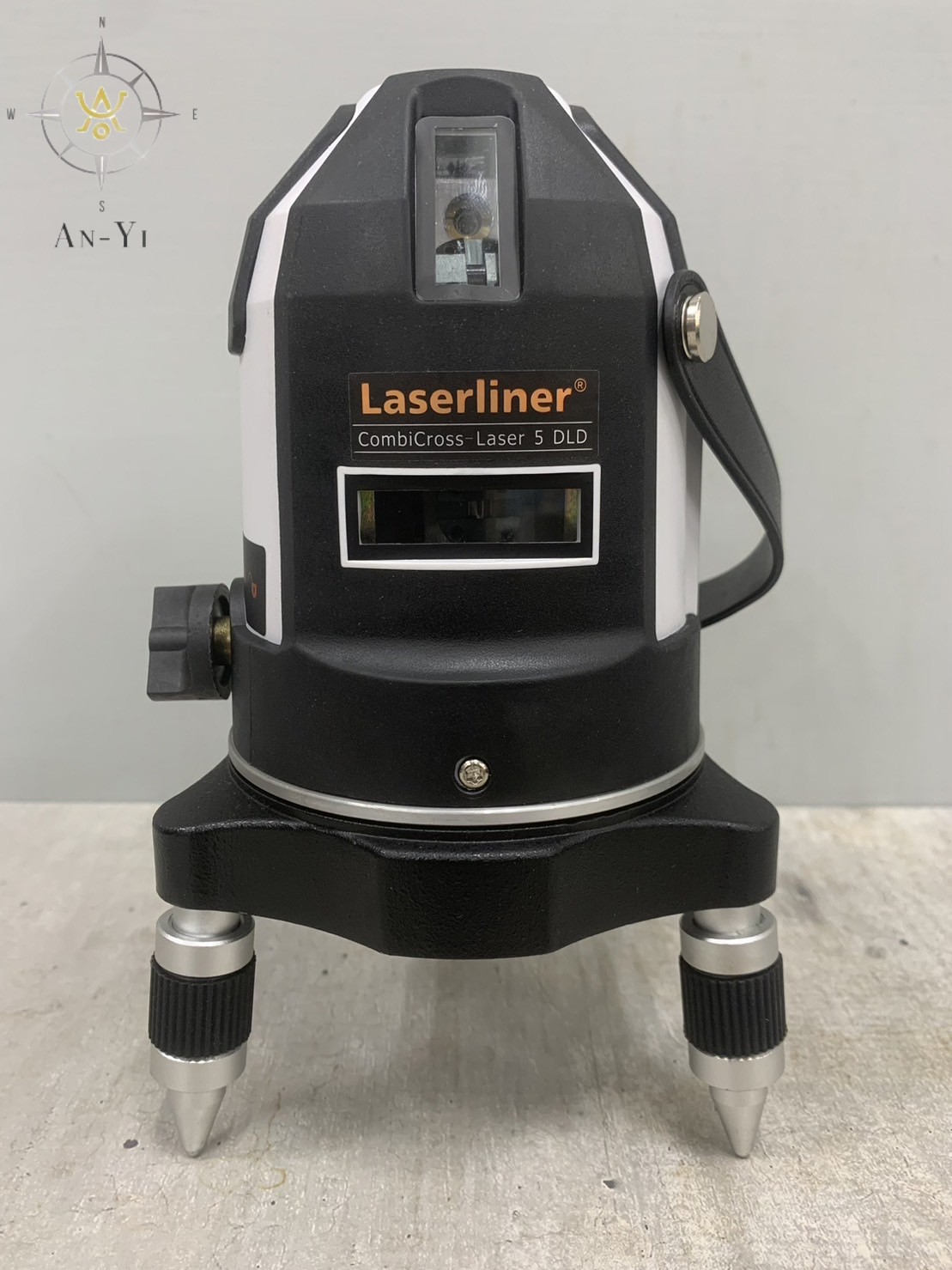

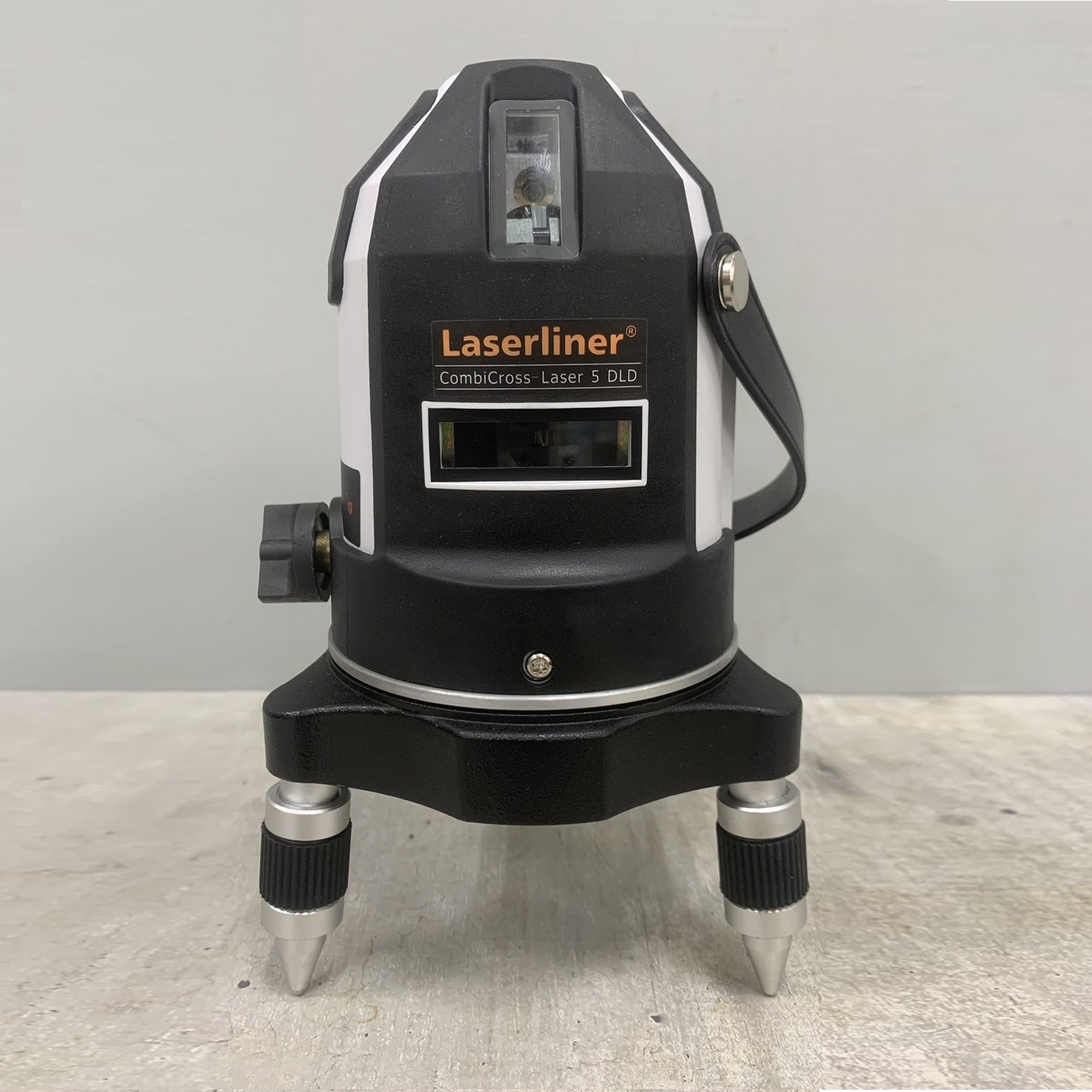

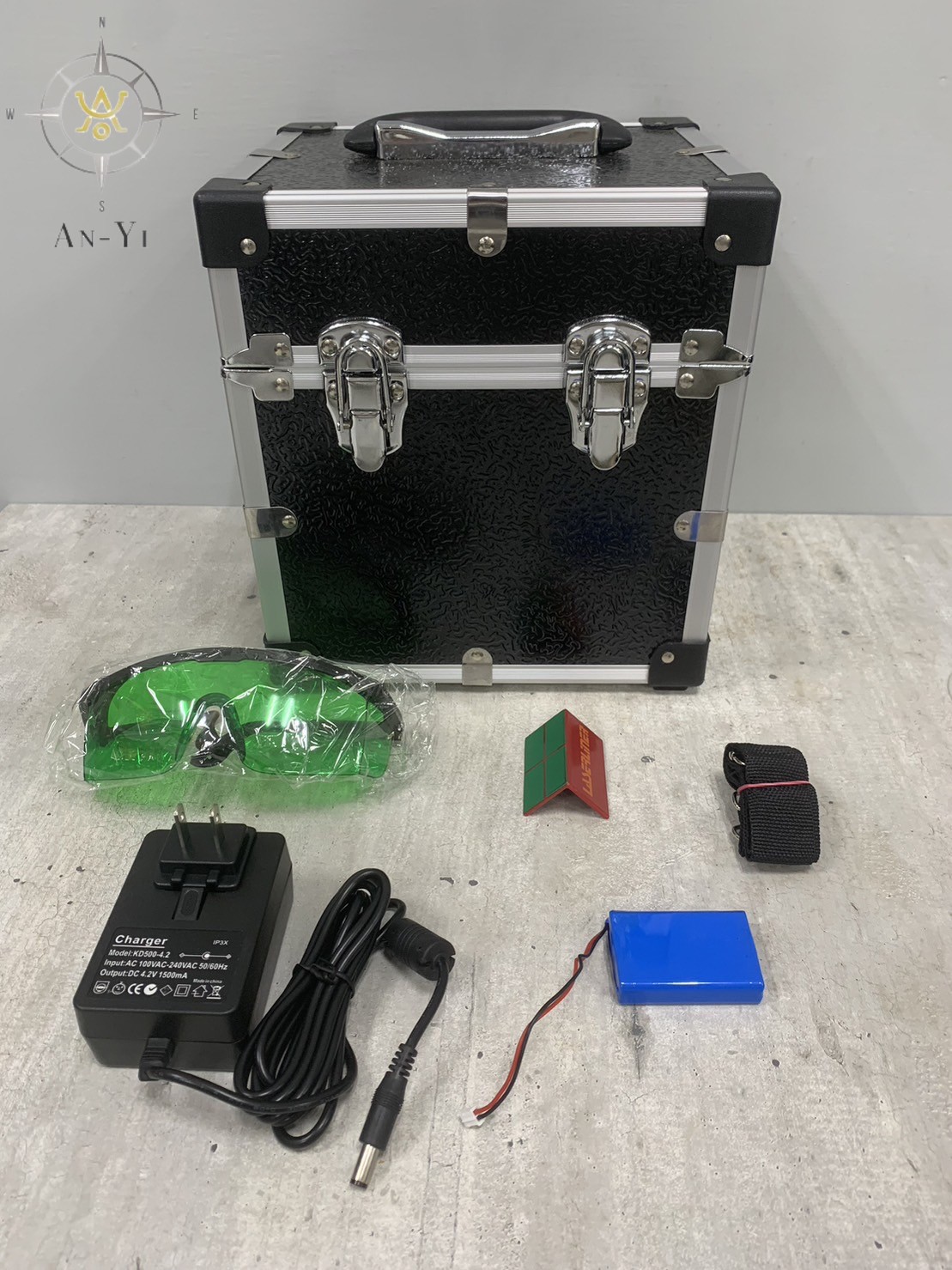

Laserliner CombiCross-Laser 5 DLD 產品配置

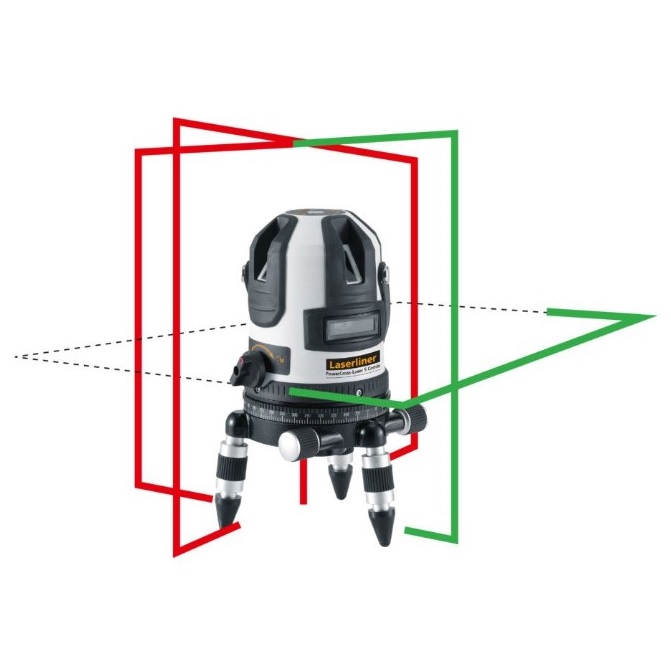

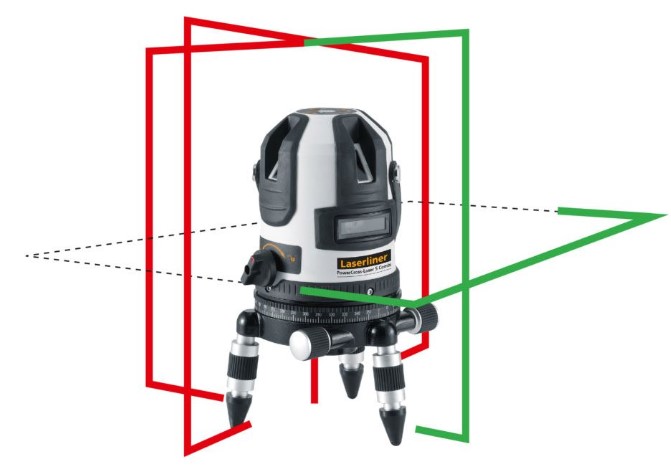

• 雷射線配置：
  • 綠光：前方 360° 水平與一條正面垂直線（形成十字）。
  • 紅光：左右及後方三條垂直線（共四條垂直線，彼此成 90° 夾角）。
  • 對點：頂部十字交叉與底部紅光下對點（鉛垂功能）。
• 整平系統：磁力阻尼擺錘系統。

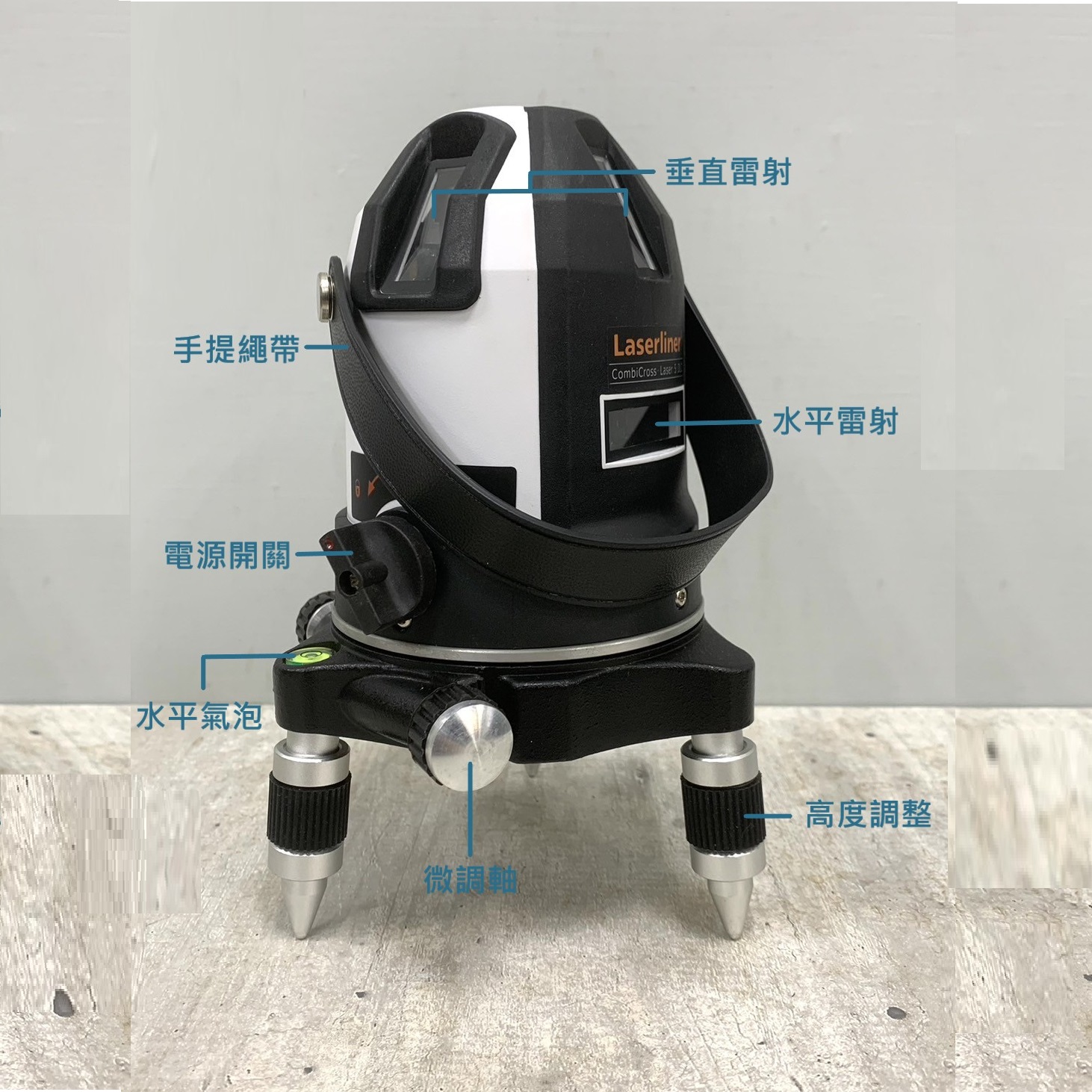

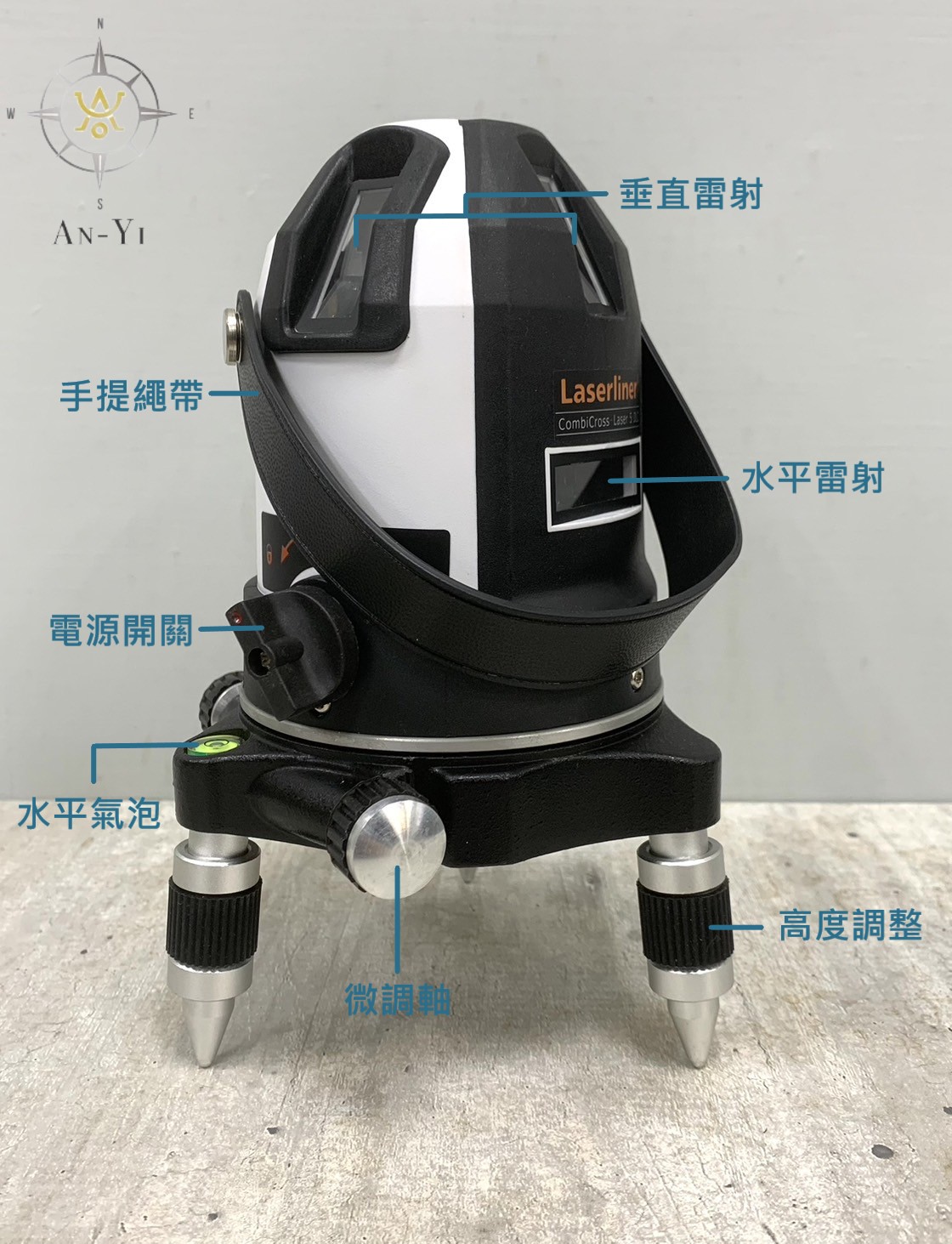

• 機座：配備游標微調旋鈕（Vernier adjustment）與 360° 刻度盤。

1. 使用前的架設與預調

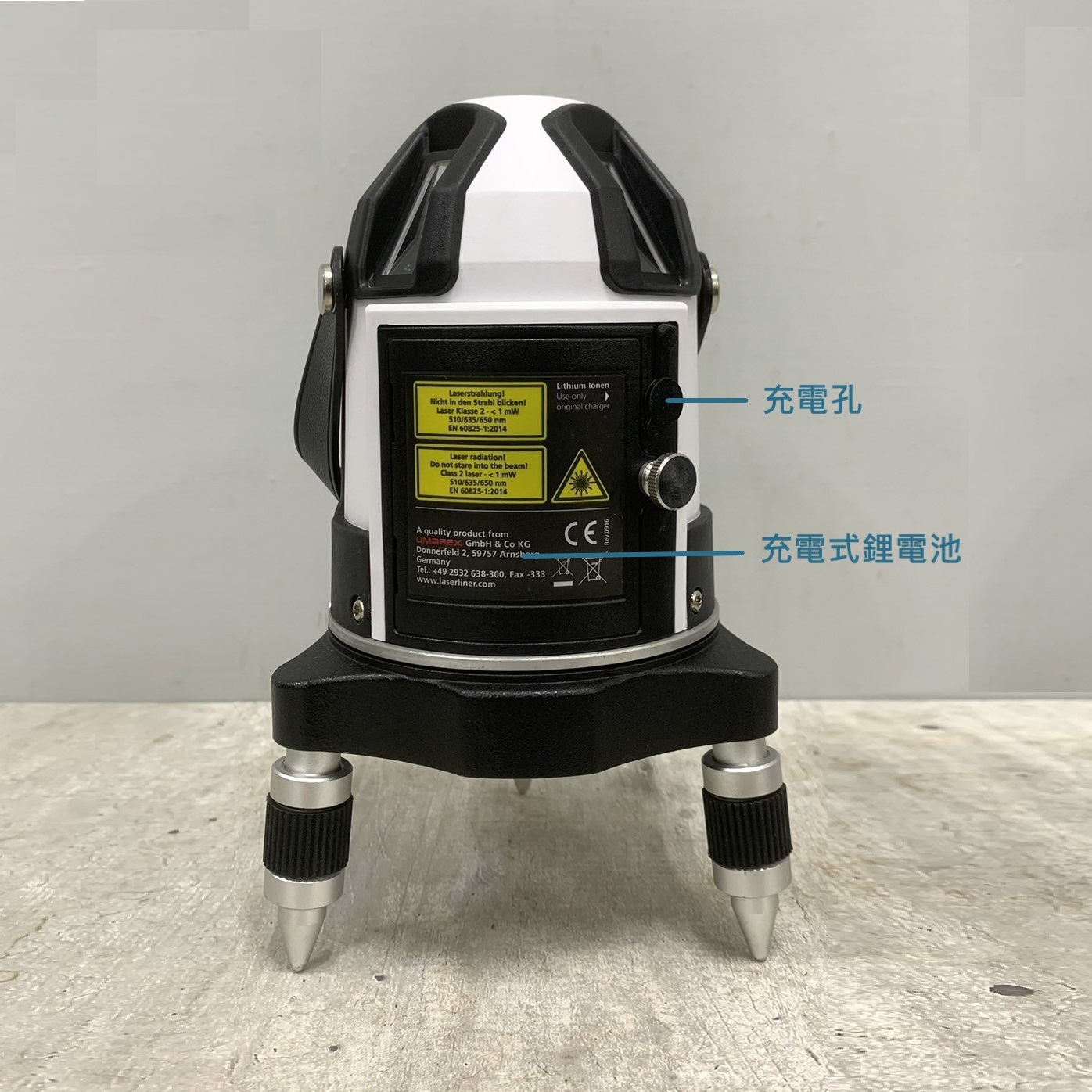

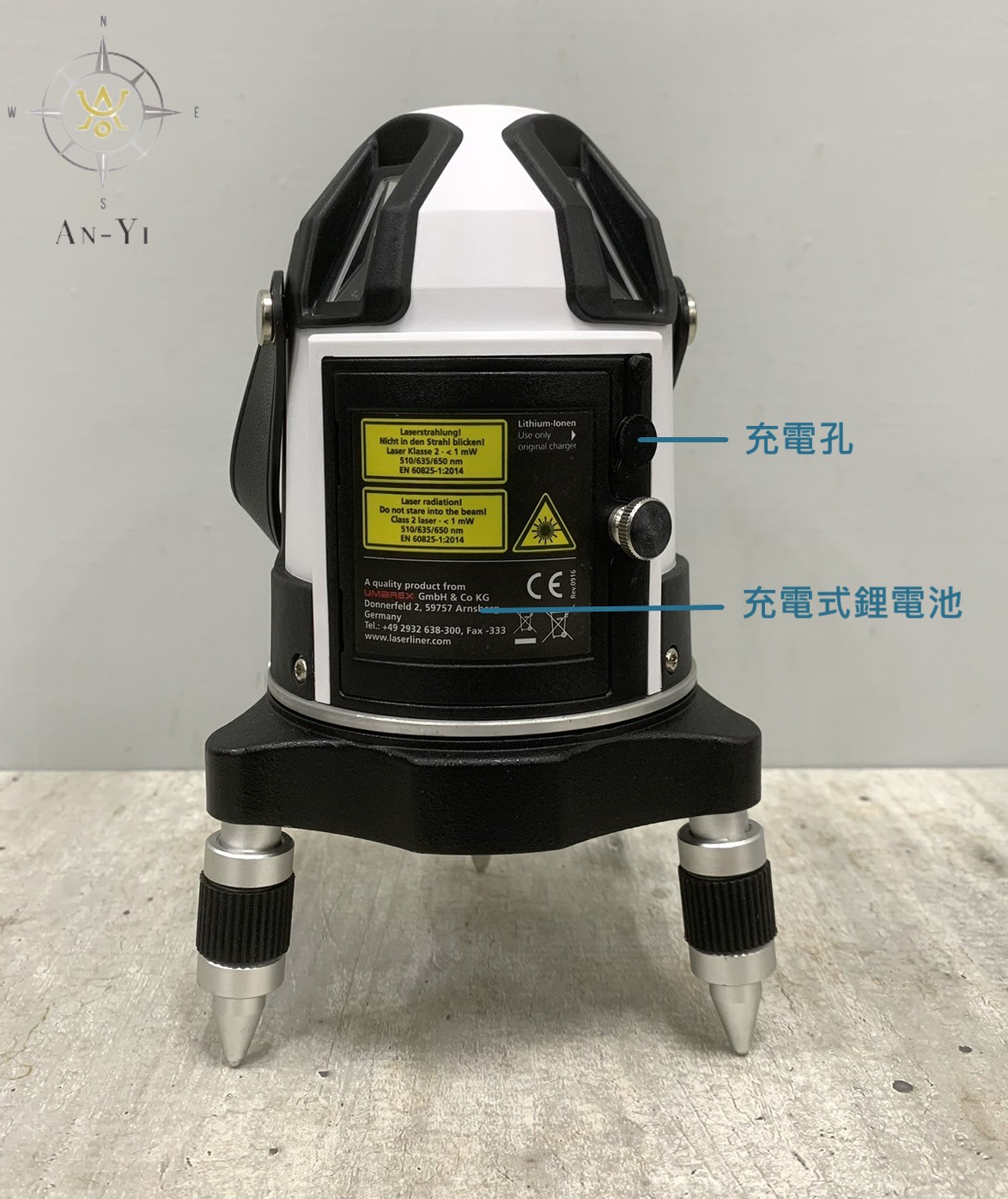

1. 電力供應：本機通常配備 7.4V 鋰電池包。請確認電池已推入機身底部的電池槽並鎖緊。
2. 腳架與氣泡預調：
   • 將儀器安裝於腳架（5/8 吋螺牙）或平整地面。
   • 關鍵步驟：觀察機身上的圓形氣泡水準器。旋轉機座底部的三顆金屬腳墊，將氣泡調入紅圈中心。這能讓內部擺錘處於最佳的工作空間。

2. 核心操作步驟

A. 自動整平模式（開機施工）

1. 解鎖開機：將機身側邊的滑動開關由 「OFF」撥向「ON」。
   • 此時擺錘鎖被釋放，雷射線會亮起。

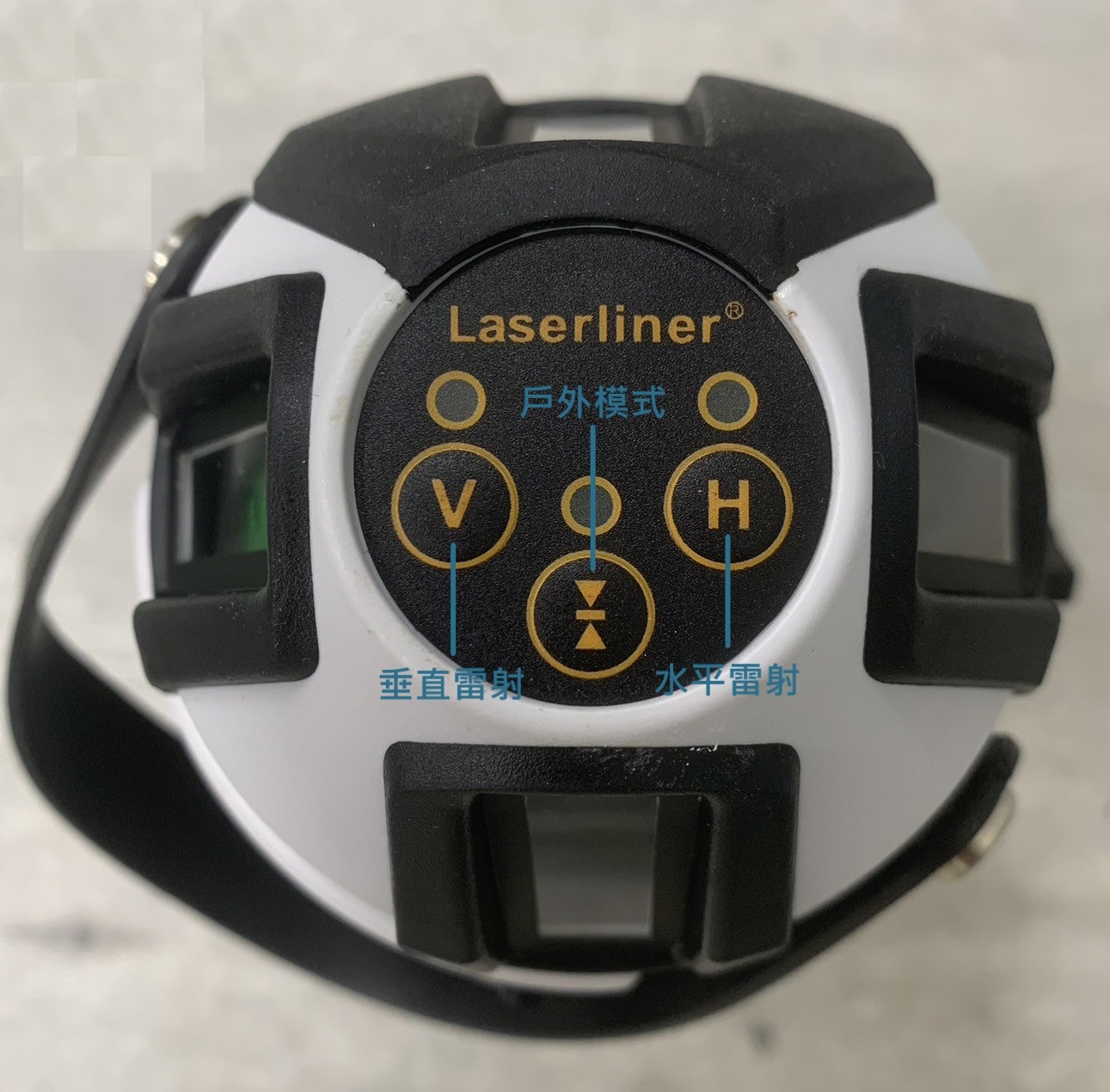

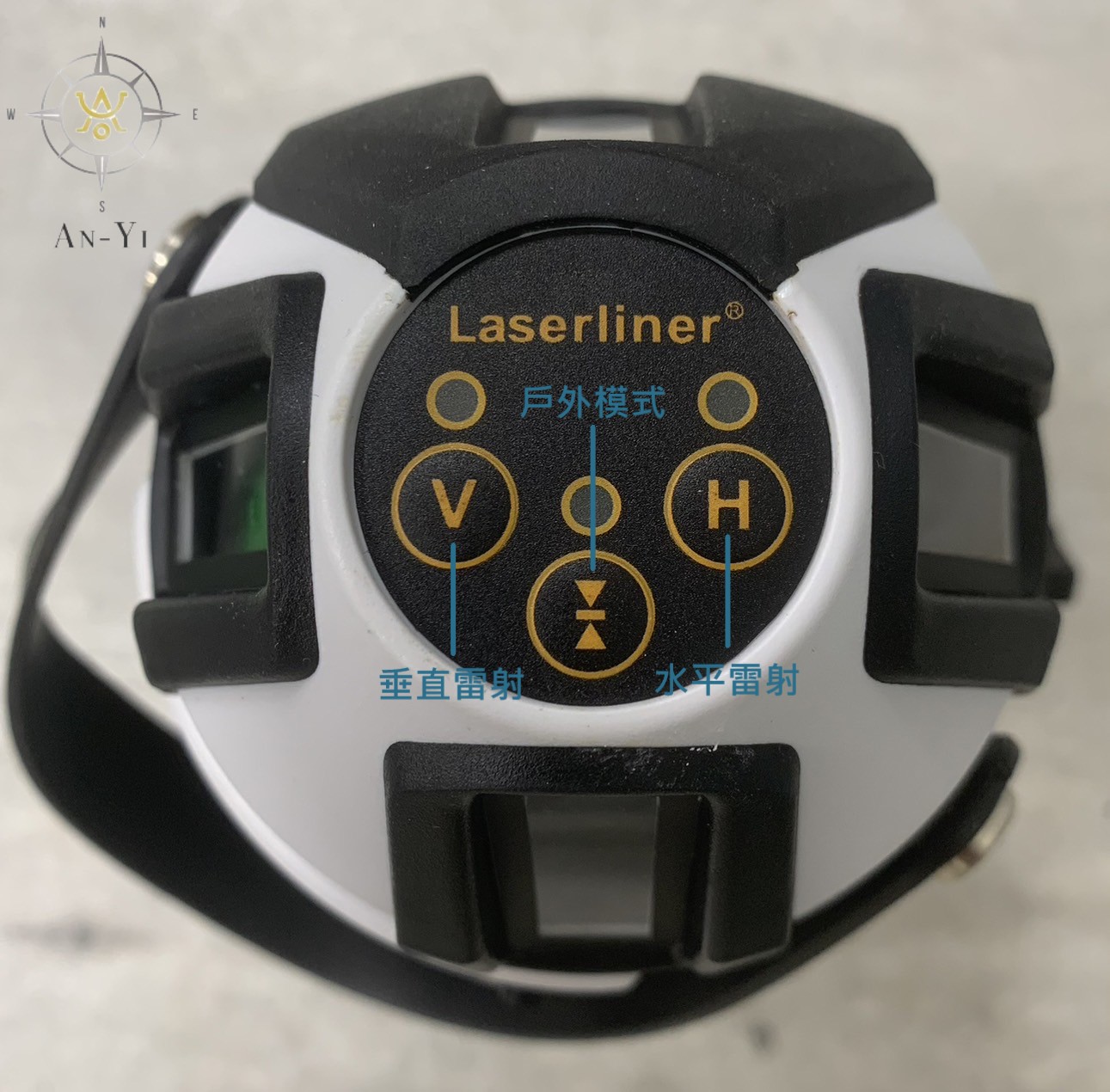

2. 線條切換：
   • H 鍵：開啟或關閉水平綠線。
   • V 鍵：循環切換垂直線（按一下開啟正面，再按可開啟側、後方線條，直到四面全開）。
3. 失準警示：若儀器傾斜超過 ± 2°，雷射線會快速閃爍，表示尚未水平，請重新調整腳墊。

B. 手動坡度模式（打斜線）

若需要施作樓梯、扶手或斜面：

1. 保持開關在「OFF」位置。
2. 長按面板上的 H 或 V 鍵 約 2 秒。
3. 此時雷射線會開啟，但擺錘處於鎖定狀態。你可以隨意傾斜儀器。
   • 提醒：在此模式下，雷射線會每隔幾秒閃爍一次，提醒您這不是自動水平狀態。

C. 接收器模式 (GRX/RX-Ready)

在戶外或強光下目視不清時：

1. 在開機狀態下，按下面板上的 「接收器模式」按鈕（通常標示為電波符號）。
2. 氣泡水準器旁的指示燈會亮起，雷射線亮度略微下降。
3. 此時即可搭配雷射接收器進行捕捉。

3. 精準定位技巧

• 游標微調旋鈕：這台機器最精緻的地方在於底座的微調旋鈕。當你手動將垂直線轉到目標附近後，轉動兩側的微調鈕，可以極其細膩地控制垂直線左右位移，精準對準墨點。
• 下對點功能：開啟垂直線後，底部的紅光點會射出，幫助你快速將儀器圓心重疊於地面的基準點。

⚠️ 安全與維修建議

1. 運輸鎖定（最重要）：不使用時，請務必將開關撥回 「OFF」。這會鎖死擺錘，避免在搬運過程中因碰撞損壞內部的磁力系統與軸承。
2. 避免直視：本機為 2M 級雷射，亮度極高，嚴禁直視雷射窗口。
3. 環境限制：操作溫度建議在 0°C 至 50°C 之間。存放時請取出電池並保持乾燥。
4. 精度檢查：若儀器受過撞擊，請對著牆進行「180 度翻轉測試」。若正反兩次的水平線高度落差超過 2mm（在 10 米距離下），建議交由專業店鋪校正。
